Карагандинский Государственный Технический Университет
Кафедра Машиностроения
Курсовой проект по дисциплине "Проектирование металлорежущего инструмент"
На тему "Проектирование металлорежущего инструмента"
Караганда 2016
В данном курсовом проекте проектируется два режущих инструмента: фасонный призматический резец и круглая протяжка для цилиндрических отверстий. Резцы - наиболее распространенный вид режущего инструмента. Фасонные резцы применяют для обработки деталей с фасонным профилем. Протяжка — многолезвийный инструмент с рядом последовательно выступающих одно над другим лезвий в направлении, перпендикулярном к направлению скорости главного движения, предназначенный для обработки при поступательном или вращательном главном движении лезвия и отсутствии движения подачи.

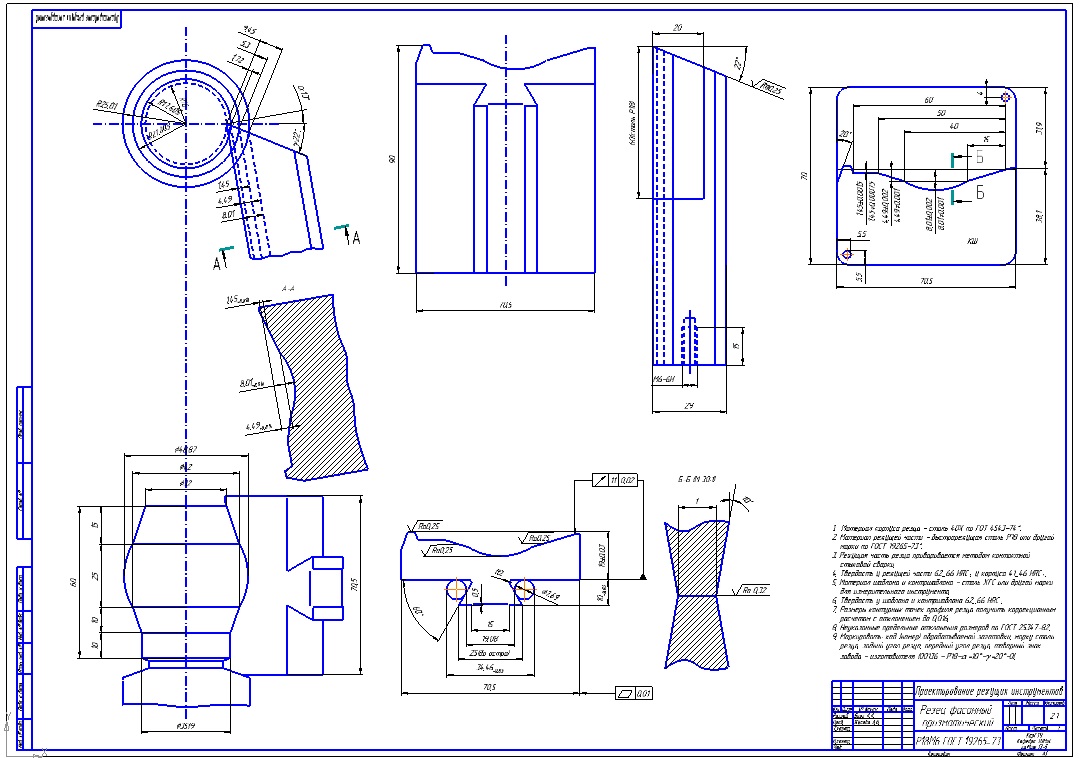

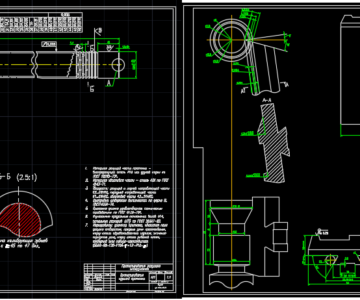

Графическая часть содержит чертеж призматического фасонного резца и протяжку для цилиндрических отверстий.
Курсовой проект содержит 2 листа формата А1, 18 страниц пояснительной записки.
Фасонные резцы с режущей частью из твердого сплава затачива¬ют кругами из карбида кремния земного (КЗ) и алмазными кругами. Кругами из КЗ выполняют операции черновой заточки. Алмазные кру¬ги применяют для операций чистовой заточки и доводки. Алмазный круг чашечной формы АПВ диаметром 150 мм, зернистостью 200/160- 100/80 на металлической связке обеспечивает шероховатость затачива¬емой поверхности Ra= 0,4 - 0,8 мкм, а при доводке Ra= 0,2 - 0,4 мкм.
