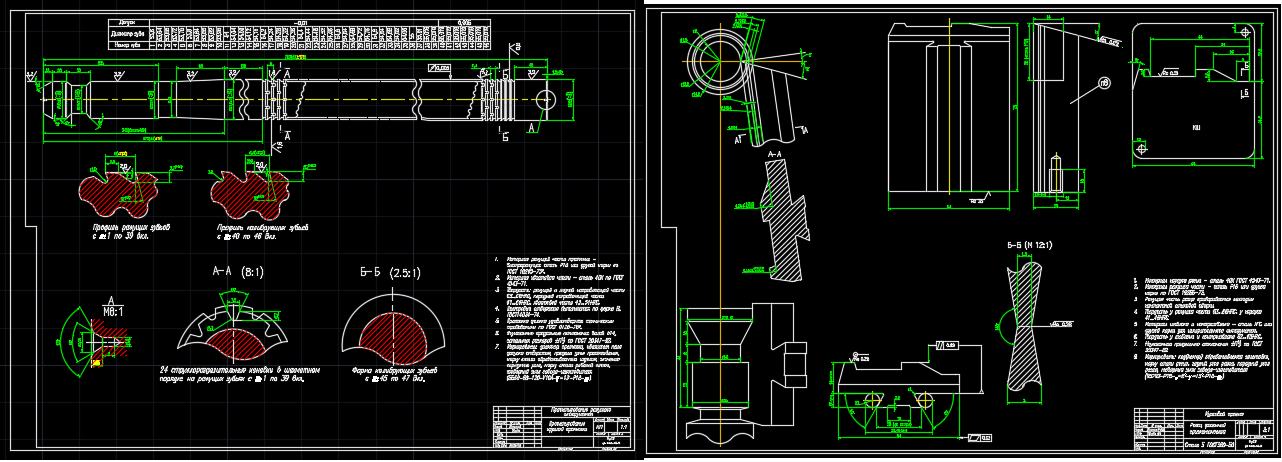

Проектирование металлорежущего инструмента. Круглая протяжка. Фасонный призматический резец.

Карагандинский Государственный Технический Университет, кафедра Технологии Машиностроения, Курсовой проект по дисциплине "проектирование металлорежущего инструмента", На тему "проектирование металлорежущего инструмента", Караганда 2015

Рассчитать и сконструировать фасонный призматический резец для наружного обтачивания фасонной заготовки, показанной на рисунке 1.1, изготавливаемой из прутка диаметром D=30мм. Заготовку обрабатывают с проточкой под отрезание. Материал заготовки – сталь 5 с σB=500 ÷ 640 МПа.
Проектирование круглой протяжки одинарной схемы резания для обработки цилиндрических отверстий

Рассчитать и сконструировать круглую протяжку переменного резания для обработки цилиндрического отверстия диаметром D = 55H8+0,046 в заготовке из стали У10А твердостью 202 – 239 НВ, длиной = 100 мм, рисунок 2.1. Диаметр отверстия до протягивания =53,6Н11+0,19 мм. Параметр шероховатости протянутой поверхности Ra = 2 мкм. Модель станка 7523. Тяговое усилие станка Q=100кН.
