Курсовая работа по дисциплине: «Режущий инструмент»
На тему:"Проектирование режущего инструмента"
Могилев 2017

Исходные данные:
Инструмент – долбяк чашечный
Обрабатываемый материал – сталь 25Н
Модуль нормальный – 4,25
Zш/Zk=35/60
Угол наклона зуба – 100
Степень точности колеса – 9
Обрабатываемый материал: сталь Р6М5;
Диаметр отверстия: 70Н7
Диаметр предварительного отверстия: 68 мм
Длина протягиваемого отверстия: 55мм
Шероховатость протягиваемого отверстия: 1,6мкм
Обрабатываемый материал сталь Х6СМ
Диаметр обрабатываемого отверстия − 50Н8
Длина развертываемого отверстия − 25(глухие)
Вид развертки − сборная
Инструментальный материал −твёрдый сплав
В современном машиностроении обработка резанием является главным технологическим методом, обеспечивающим высокое качество и точность обрабатываемых поверхностей деталей. Основными направлениями экономического развития является широкое применение высоко производящих, гибких ресурсосберегающих технологий. Важнейшей задачей является ускорение научно-технического прогресса путем комплексной механизации и автоматизации производства. Эффективность машиностроения должна повышаться за счет изменения структуры парка металлообрабатывающего оборудования. Это достигается путем увеличения удельного веса автоматизированного оборудования, в том числе ав-томатических линий, станков с ЧПУ, роботизированных, оснащенных микропроцессорной и вычислительной техникой гибких автоматизированных комплексов (ГАК) и гибких производственных систем (ГПС), позволяющих быстро и эффективно перестраивать производство на выпуск новых изделий.
Содержание
Введение
1. Расчёт и проектирование зуборезного долбяка
1.1. Исходные данные
1.2. Проектный расчет
1.3. Проверочный расчет зуборезного долбяка
1.4. Выбор инструментального материала
1.5. Технические требования по ГОСТ 9323-79
2. Расчет и проектирование круглой протяжки
2.1. Исходные данные
2.2. Проектный расчет
2.3 Проверочный расчет протяжки
2.4. Выбор инструментального материала
2.5. Технические требования по ГОСТ 9126-63
3. Расчет и проектирование насадной развёртки
3.1. Исходные данные
3.2. Проектный расчет
3.3. Определение экономической стойкости и скорости резания
3.4. Расчет инструментального блока на точность позиционирования и
податливость
3.4.1. Расчет инструментального блока на точность позиционирования
3.4.2. Расчет инструментального блока на податливость
3.5. Технические требования по ГОСТ 1523-81
3.6. Термическая обработка стали Р6М5
3.7. Схема сборки блочного инструмента
Список использованных источников
Приложение А: расчет параметров долбяка на ЭВМ
Приложение Б: спецификация

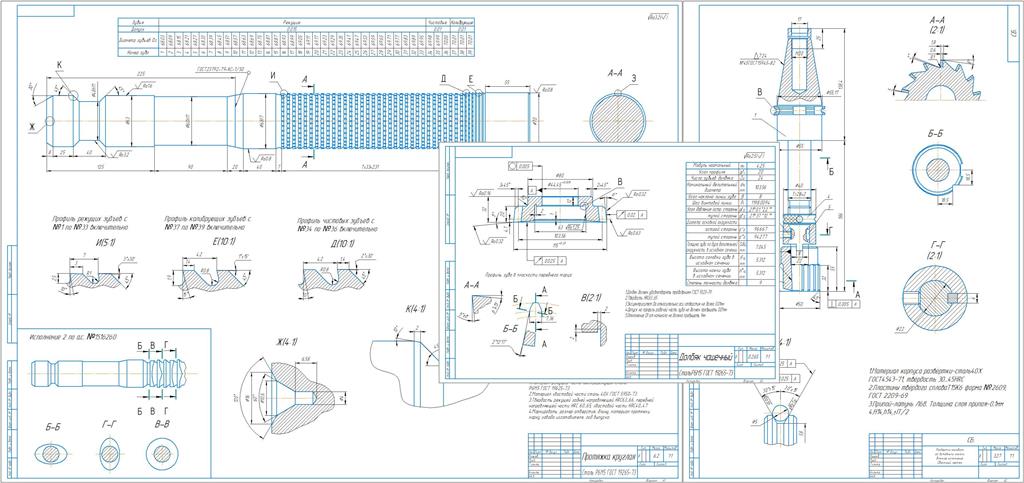

Состав: долбяк,развертка(сб),протяжка,ПЗ,содержание,литература,приложение А,спецификация Язык документа
