Проектирование конструкций металлорежущих инструментов

Белорусско-Российский университет
Кафедра металлорежущих станков и инструмента
Курсовой проект по дисциплине «Металлорежущий инструмент»
На тему: "Проектирование конструкций металлорежущих инструментов"
Могилев 2017

Исходные данные для проектирования: Инструмент – долбяк чашечный, нормальный модуль - 1.75 мм, число зубьев шестерни - 50, число зубьев колеса - 70, угол наклона зубьев 6 град., обрабатываемый материал – сталь 35Х, степень точности колёс - 7.
Инструмент - протяжка круглая, обрабатываемый материал - СЧ35, диаметр отверстия - 42H8 мм, предварительный диаметр обработки 40 мм, длина отверстия - 50 мм, шероховатость - Ra=3.2 мкм.
Инструмент - развертка насадная, обрабатываемый материал - СЧ18, диаметр отверстия - 90H8 мм, длина отверстия - 20 мм, вид отверстия – глухое, вид развертки – сборная, материал зубьев – твердый сплав.

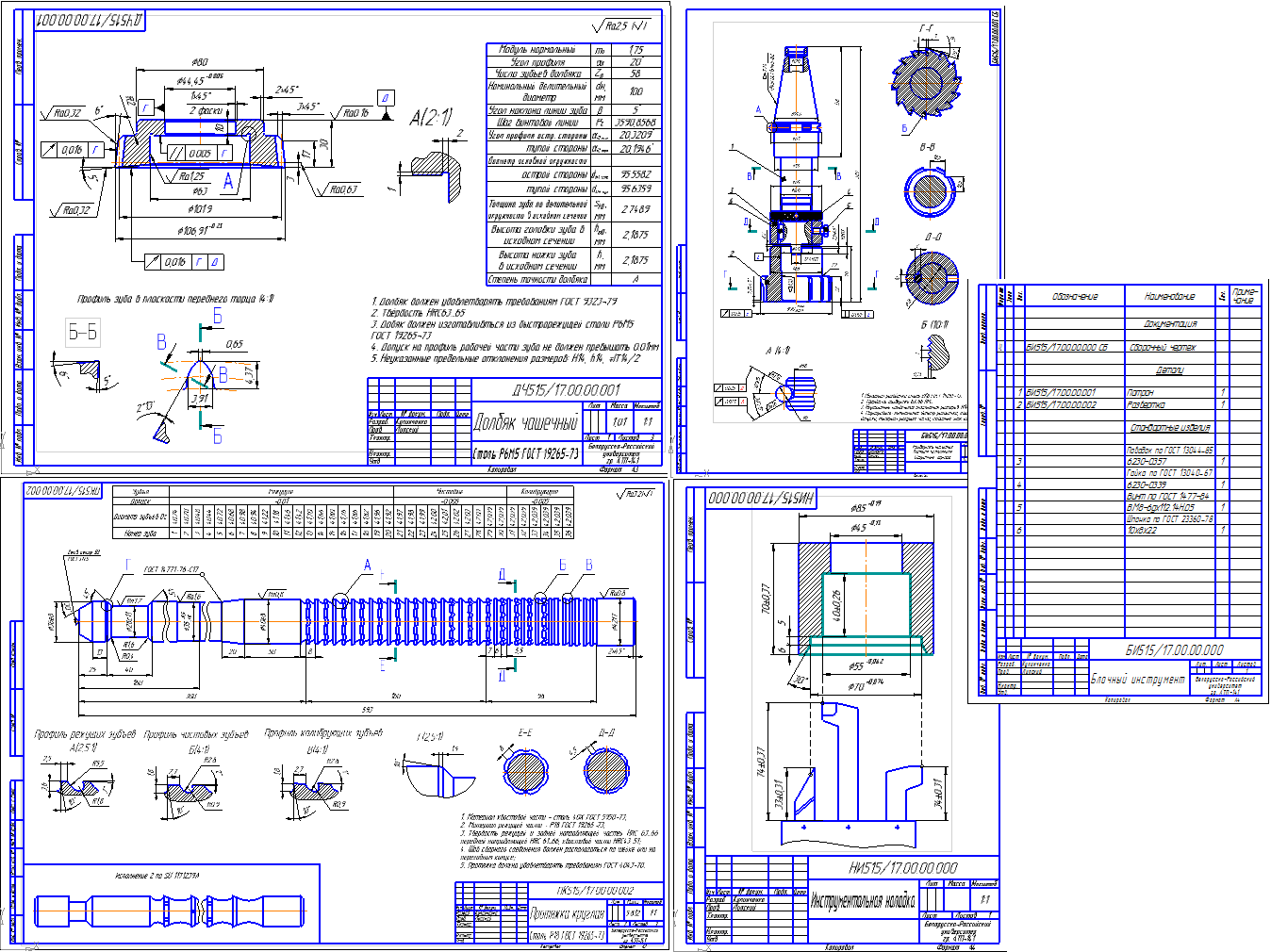

Графическая часть содержит чертежи долбяка, протяжки, развертки со спецификацией и инструментальную наладку.

Содержание

Введение 3
1 Расчет и проектирование долбяка чашечного 4
1.1 Исходные данные 4
1.2 Проектный расчет долбяка 4
1.3 Проверочный расчет долбяка 9
1.4 Выбор инструментального материала 15
1.5 Термическая обработка стали Р6М5 15
1.6 Технические требования 15
2 Расчёт и проектирование круглой протяжки 17
2.1 Исходные данные 17
2.2 Проектный расчет протяжки 17
2.3 Выбор инструментального материала 22
2.4 Термическая обработка стали Р18 23
2.5 Технические требования 23
3 Расчет и проектирование развертки насадной 24
3.1 Исходные данные 24
3.2 Проектный расчет развертки 24
3.3 Определение экономической стойкости и скорости резания 25
3.4 Расчет инструментального блока на точность позиционирования и податливость 27
3.5 Технические требования 29
4 Проектирование инструментальной наладки 31
Заключение 32
Список литературы 33
Приложение А
Приложение Б
Приложение В
Приложение Г

Состав: Долбяк чашечный, Протяжка круглая, Пазвертка насадная (СБ), Спецификация, Инструментальная наладка, ПЗ Язык документа

Софт: КОМПАС-3D 16 SP1

Сайт: www

Файлы:
Курсовая/Долбяк ОФОРМЛЕНО.cdw
Курсовая/Записка1.doc
Курсовая/Инструментальная наладка ОФОРМЛЕНО.cdw
Курсовая/Протяжка круглая ОФОРМЛЕНО.cdw
Курсовая/Развертка ОФОРМЛЕНО.cdw
Курсовая/Спецификация к развертке.spw
