Проектирование режущего инструмента

Московский государственный технический университет имени Н.Э. Баумана
Кафедра инструментальной техники и технологии
Курсовой проект по дисциплине "Основы проектирования режущих инструментов"
На тему "Проектирование режущего инструмента"
2016

Проектируются инструменты для пяти видов металлообработки: круглый фасонный резец, шлицевая протяжка, долбяк и метчик, а также проектирование набора инструментов для обработки отверстия (сверло, зенкер, развертка)
Введение
1. Проектирование фасонного резца.
1.1 Выбор типа фасонного резца и основных размеров
1.2 Коррекционный расчет профиля фасонного резца
1.3 Проектирование шаблона и контршаблона
2. Проектирование шлицевой протяжки
2.1. Расчет шлицевой протяжки
2.2 Проектирование патрона
3. Проектирование зуборезного долбяка
3.1 Расчет параметров наружного зацепления и размеров колес
3.2 Расчет толщины зуба обрабатываемого колеса или шестерни зубчатой передачи
3.3 Определение размеров долбяка, не зависящих от коэффициента смещения его исходного контура
3.4 Расчет размеров долбяка, зависящих от выбранных значений коэффициента смещения исходного контура нового и сточенного долбяка
4. Проектирование червячной модульной фрезы
Расчет основных конструктивных элементов червячной фрезы
5. Проектирование набора инструментов для обработки отверстия
5.1 Проектирование сверла
5.2 Проектирование зенкера
5.3 Проектирование развертки
5.4 Проектирование патрона для развертки
Список литературы

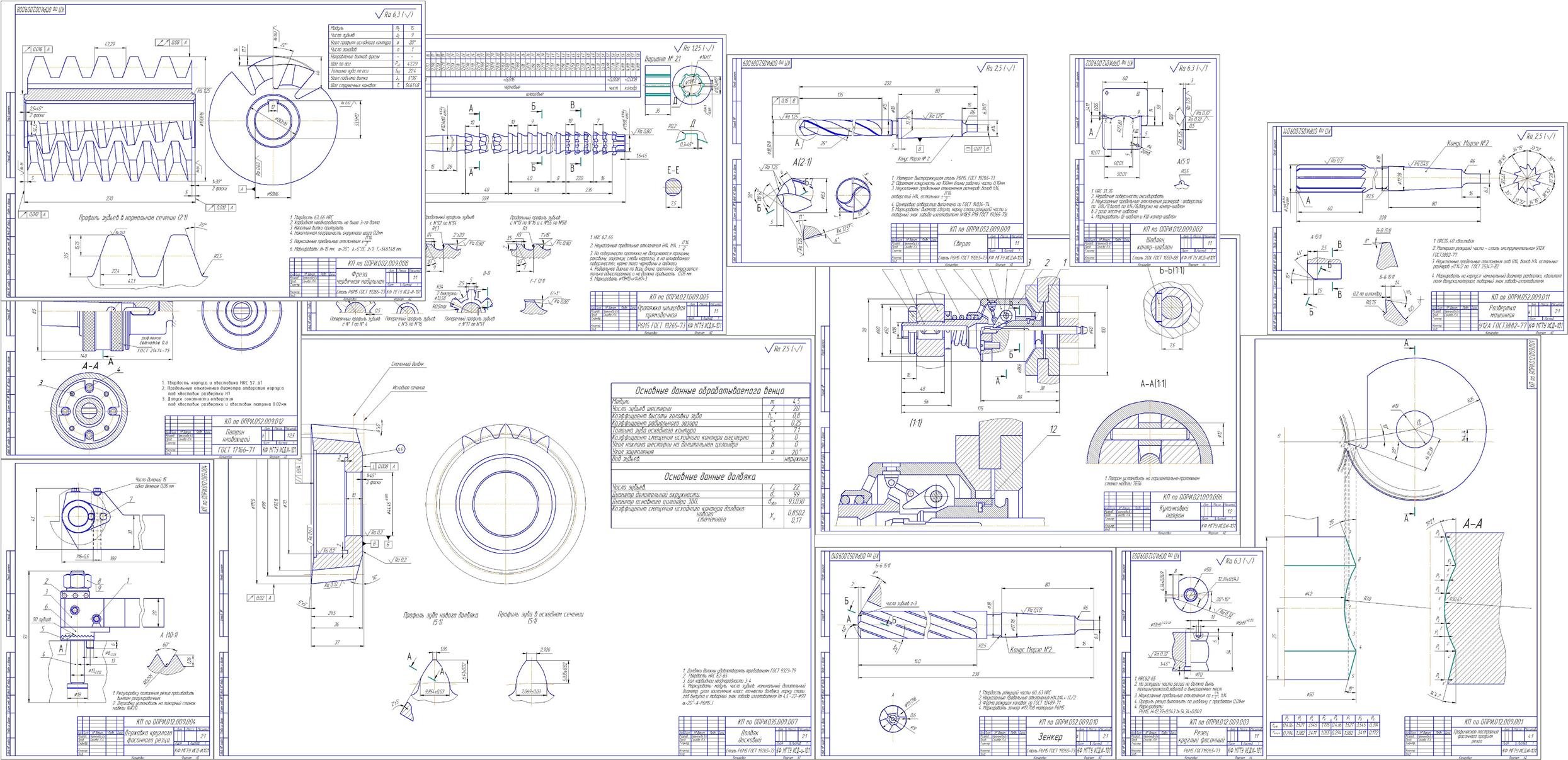

Состав: Построение фасонного резца, Резец круглый фасонный, державка круглого фасонного резца, спецификация, шаблон и контршаблон, протяжка шлицевая, кулачковый патрон, спецификация, долбяк дисковый, фреза червячная модульная, набор инструментов для обработки отверстия (зенкер, сверло, развертка), плавающий патрон Язык документа

Софт: КОМПАС-3D V14

Сайт: www

Файлы:
Державка круглого фасонного резца.spw
Державка резца.cdw
Долбяк.cdw
Зенкер.cdw
Кулачковый
Кулачковый патрон.cdw
Плавающий патрон.cdw
Плавающий патрон.spw
Построение фасонного резца.cdw
Пояснительная записка.doc
Протяжка шлицевая.cdw
稩 ⥦ ᮭ १.cdw
развертка.cdw
СВерло.cdw
Фреза
Шаблон и
