Конкурс асов 3D-моделирования

Проектирование конструкций металлорежущих инструментов

Министерство образования Республики Беларусь
Министерство образования и науки Российской Федерации
Государственное учреждение высшего профессионального образования
Белорусско-Российский университет
Кафедра “Металлорежущие станки и инструменты”
Курсовой проект
по дисциплине «Режущий инструмент»
на тему: Проектирование конструкций металлорежущих инструментов
Могилев 2017

Исходные данные:
Долбяк чашечный
Обрабатываемый материал-СЧ24
m=4,25мм
угол наклона зуба 0º
степень точности колеса 9
Протяжка круглая
Обрабатываемый материал – сталь35ХМ
Диаметр отверстия –70Н7
Обрабатываемый материал сталь Х6CM
Диаметр обрабатываемого отверстия − 54Н8
Длина развертываемого отверстия − 25(глухое)
Вид развертки − сборная
Инструментальный материал – твёрдый сплав
Содержание

Введение
1. Расчёт и проектирование долбяка чашечного
1.1Исходные данные
1.2Проектный расчет
1.3Проверочный расчет долбяка
1.4Выбор инструментального материала
1.5Термическая обработка стали Р6М5
1.6Технические требования по ГОСТ 9323-79
2. Расчет и проектирование круглой протяжки
2.1Исходные данные
2.2Проектный расчет
2.3Выбор инструментального материала
2.4Термическая обработка стали Р6М5
2.5Технические требования по ГОСТ 28442-90
3. Расчет и проектирование насадной развёртки
3.1Исходные данные
3.2Проектный расчет
3.3Определение экономической стойкости и скорости резания
3.4Расчет инструментального блока на точность позиционирования
3.5Расчет инструментального блока на податливость
3.6Термическая обработка стали 40Х
3.7Технические требования по ГОСТ 1523-81
Список использованных источников
Спецификация

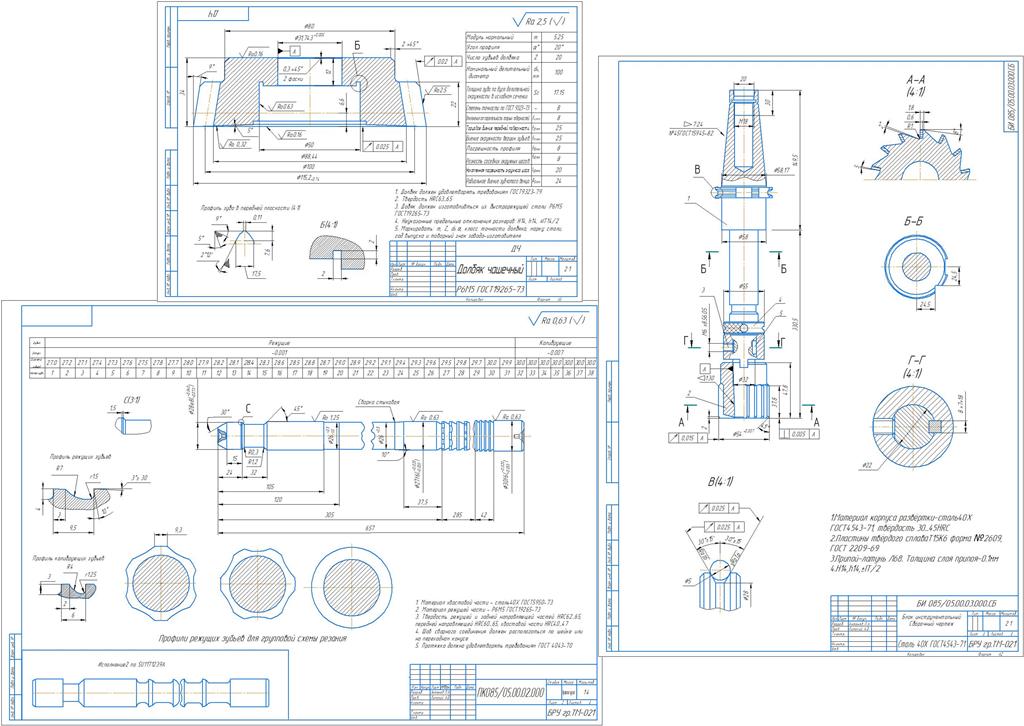

Состав: долбяк,протяжка,развертка(СБ),литература,содержание,ПЗ,спецификация Язык документа

Софт: КОМПАС-3D 16

Файлы:
1.cdw
2.cdw
3.cdw
Записка.DOC
литература.doc
Содержание.doc
спецификация.doc
