Головка револьверная с расширенными технологическими возможностями для станка 16К20

Головка револьверная многоцелевая с расширенными технологическими возможностями для токарно-винторезного станка 16К20.
Инструментальная планшайба с четырьмя инструментальными блоками (5-1,5-2,5-3,5-4) и вращающимся инструментом может передвигаться в продольном направлении, вращаться вокруг своей оси на 360 градусов и фиксируется стопорящим механизмом (в четырёх позициях). Блок с вращающимся инструментом может быть закреплен в любой позиции инструментальной планшайбы, и при необходимости такие блоки могут занимать все позиции. Вращение от двигателя через зубчатую передачу переходит на колеса, установленные на подшипниках планшайбы. Выполнен анализ на прочность вала с помощью модуля «APM FEM».

Конструктивное исполнение и кинематика:
1. Инструментальный блок с вращающимся инструментом 5-1 предназначен для зубообработки методом копирования, а именно для фрезерования зубьев дисковой модульной фрезой m=1...1,5 мм и Ø50 мм. Кинематика: вращение от электродвигателя (Р=1,5 кВт, n=1500 об/мин) передаётся через зубчатые колеса z6=17, m=1,5 - z7=122, m=1,5 на шпиндель 5-1. Вращение шпинделя непостоянное;
2. Инструментальный блок с вращающимся инструментом 5-2 предназначен для фрезерования квадратов, шестигранников, лысок и т.п. концевой фрезой Ø10 мм. Кинематика: вращение от электродвигателя (Р=1,5 кВт, n=1500 об/мин) передаётся через зубчатые колеса z4=38, m=2,0 – z5=68, m=2,0 на шпиндель 5-2. Вращение шпинделя не постоянное;
3. Инструментальный блок с вращающимся инструментом 5-3 предназначен для сверления радиальных отверстий сверлом Ø1...5 мм и фрезерования шпоночных пазов шпоночной (концевой) фрезой Ø6 мм. Кинематика: вращение от электродвигателя (Р=1,5 кВт, n=1500 об/мин) передаётся через зубчатые колеса z1=55, m=2,0 – z3=55, m=2,0 (і=1) на шпиндель 5-3. Вращение шпинделя непостоянное;
4. Инструментальный блок с вращающимся инструментом 5-4 предназначен для сверления продольных отверстий сверлом Ø1...5 мм. Кинематика: вращение от электродвигателя (Р=1,5 кВт, n=1500 об/мин) передаётся через зубчатые колеса z1=55, m=2,0 – z2=55, m=2,0 (і=1) на шпиндель 5-4. Вращение шпинделя постоянное.
Блок шестерен может перемещаться и включать по очереди вращение того или иного инструментального блока по очереди. Блок 5-4 имеет постоянное вращение шпинделя, все остальные шпиндели в это время не вращаются.

Техническая характеристика револьверной головки:
- тип электродвигателя 4А80В4УЗ ГОСТ 19523-91 N=1,5 кВт, n=1500 об/мин
- количество инструментальных шпинделей, шт 4
- количество постоянно вращающихся шпинделей, шт 1
- масса, кг 88,5
- диаметр планшайбы, мм 435
- габариты, ВхШхД, мм 540х488х620
- количество фиксированных положений, шт 4

Преимущество использования данной револьверной головки приводит к:
- облегчению изготовления сложного конструктивного элемента;
- сокращению времени, затрачиваемого на налаживание станка, подготовку инструмента и устройств;
- сокращению (высвобождению) определенного количества задействованных в изготовлении детали рабочих, с учетом уровня их подготовки;
- исключению из технологического процесса дорогих многоцелевых станков;
- использованию в производственном процессе простых универсальных станков с расширенными технологическими возможностями, что приводит к увеличению коэффициента загрузки этих станков;
- росту экономического эффекта и рентабельности машиностроительного производства.

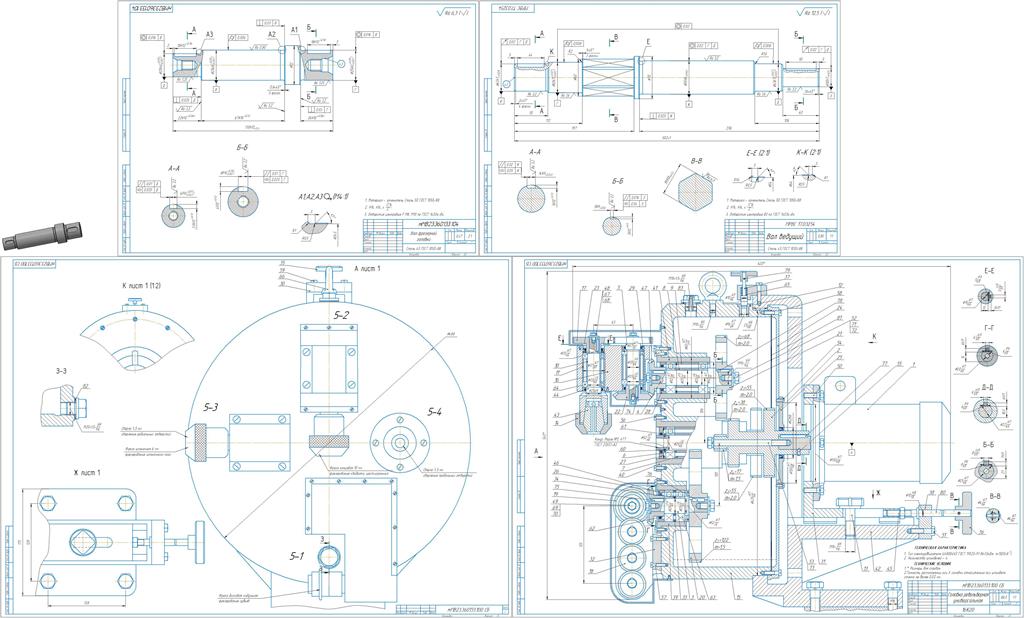

Состав: Головка револьверная (СБ, 2 листа), Спецификация (5 листов), Деталировка (вал фрезерной головки 5-2)+3D модель, Кинематическая схема головки, Вал (деталь для обработки), Анализ на прочность вала фрезерной головки 5-2 с помощью модуля «APM FEM», ПЗ (Описание револьверной головки 3 листа). Язык документа
