ТТИ НИЯУ МИФИ(Национальный исследовательский ядерный университет «МИФИ»».
Трехгорный технологический институт – филиал НИЯУ МИФИ). Кафедра ОИД., г.Трёхгорный, 2013
Курсовой проект по дисциплине "Металлорежущие станки"

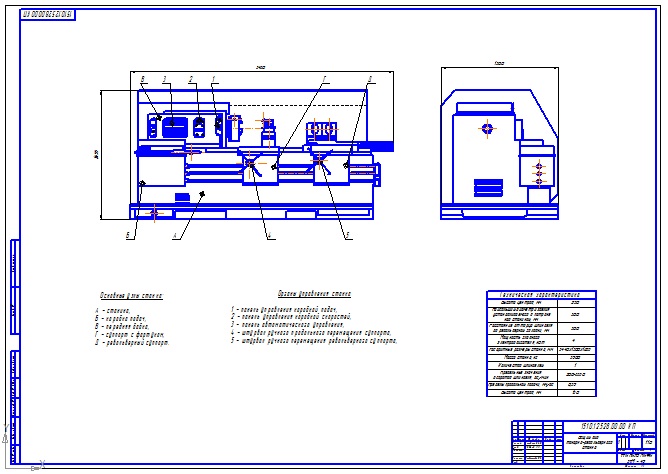

На тему: "Проектирование конструкции токарно-револьверного станка"

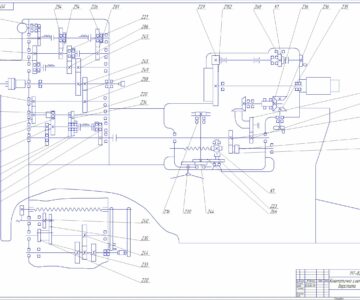

В курсовом проекте произведён расчёт конструкции токарно-револьверного станка. Курсовой проект включает в себя определение технических характеристик привода главного движения, кинематический расчёт привода главного движения, проектирование и проверочный расчет деталей и узлов коробки скоростей, проектирование шпиндельного узла, описание работы станка и продольного суппорта, выбор системы смазки узлов станка.
Класс точности:Н
Высота центров, мм:130
Наибольший диаметр изготавливаемого изделия, мм: 300
Предельные частоты вращения шпинделя: 200 - 3350
Число скоростей: 18
Предельные скорости подач: 0,04 - 0,39
Число подач: 6
Расстояние между центрами, мм:500
Наибольшая длина обточки, мм:500
Шаг нарезаемой резьбы (наименьший…наибольший):
метрической, мм: 0,2…48
дюймовой, число ниток на 1”:24…0,5
модульной, в модулях:0,2…30
Число резцов в резцедержателе:4
Наибольшее перемещение суппорта (продольн. / поперечн.), мм:
от руки:500 / 180
по валику: 500 / …
по винту:500 / 180
Выключающие упоры: Есть
Цена одного деления лимба (продольн. / поперечн.), мм:0,1 / 0,02
Перемещение на один оборот лимба (продольн. / поперечн.), мм:20 / 3
Эффективная мощность станка: 4,5 кВт
