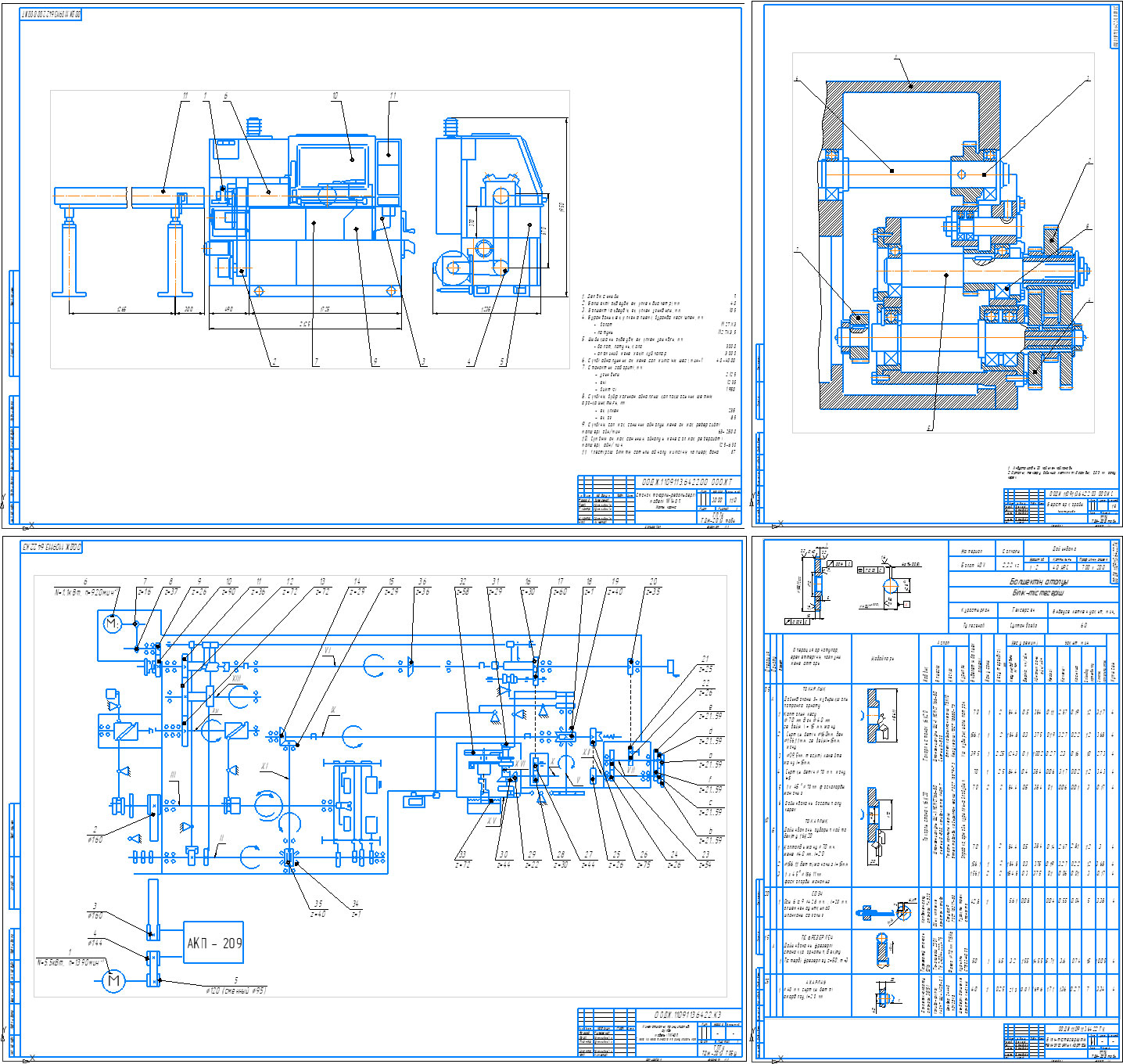

Токарно-револьверный станок 1И140П

Темиртауский Политехнический Колледж (ТПТК)
Кафедра Машиностроение ТМ И ТДМ
Дипломная работа по дисциплине "Механическое оборудование металлургических цехов"
На тему: Токарно-револьверный станок 1И140П,
Темиртау 2017

Исходные данные Токарно-револьверного станка 1И140П: мощность 5,5 кВт, Класс точности П,
Максимальный диаметр обрабатываемой детали, мм 40
Максимальная длина обрабатываемой детали, мм 105
Наибольшая длина проточки от револьверного суппорта, мм 100

В данной работе рассматриваются работа автоматов и их составных частей: основание, станина, револьверная головка, коробка подач и итд.

Аннотация
Дипломдық тапсырма №6422
КІРІСПЕ
1 ЖАЛПЫ БӨЛІМ
1.1 АҚ «ТЭМК» арналуы және құрылысы
1.2 АҚ «ТЭМК» негізгі қондырғыларының арналуы және техникалық
сипаттамасы
1.3 Моделі 1И140П токарлы-револьверлі автоматының құрылысы және жұмыс істеу принціпі
2 АРНАЙЫ БӨЛІМ
2.1 Бөлшек сызбасына талдау жасау
2.2 Бөлшекте жиі кездесетін ақауларды анықтау
2.3 Бөлшекті қалпына келтірудің технологиялық үрдісі
2.4 Бөлшекті қалпына келтірудің технологиялық есептері
3 ӨНДІРІСТІ ҰЙЫМДАСТЫРУ
3.1 Цехтің жөндеу қызметінің құрылымы
3.2 Металкескіш станогын күрделі жөндеу жүргізу тәсілдері және
амалдары
3.3 Металкескіш станогын күрделі жөндеу жүргізу үшін қажетті
техникалық құжаттамалар
3.4 Металкескіш станокты жөндеуге жіберу және жөндеуден кейін оны
қабылдау
3.5 Моделі 1И140П токарлы-револьверлі станогын күрделі жөндеудің
технологиялық процессі
3.6 Станоктың майлау жүйесі және қолданылатын майлау
материалдары
4 ЭКОНОМИКАЛЫҚ БӨЛІМ
4.1 Күрделі жөндеуді жоспарлау
4.2 Жұмысшылар санын және еңбекақы қорын жоспарлау
4.3 Станоктың күрделі жөндеудің бағасы және смета шығыны
