БНТУ, Кафедра технологическое оборудование. Курсовой проект по дисциплине " Проектирование инструментального оборудования"
Тема " Токарно-револьверный станок 1П365"
В ходе выполнения курсового проекта были изучены токарно-револьверные станки с максимальным диаметром обработки 65 мм. Рассмотрены схемы обработки, оснастка, приспособления и инструменты.

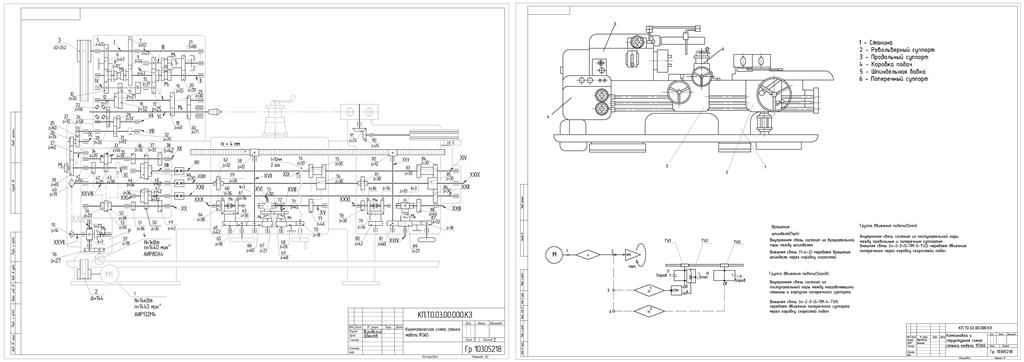

Также изучена конструкция станка 1П365. Составлена структурная и кинематическая схема данного станка. Изучена кинематическая настройка и наладка.
Содержание
Введение 5
1. Общие сведения о станках данного типа 6
1.1. Назначение и область применения: типовые обрабатываемые 6
детали 6
1.2. Реализуемые методы и кинематические схемы обработки. 6
1.3. Вспомогательные инструменты и станочные приспособления 12
1.4. Основные характеристики станков 15
1.5. Направление совершенствования станков данного типа 18
2. Конструкция станка модели 1П365 19
2.1. Описание компоновки 19
2.2. Параметры рабочей зоны 20
2.3. Сведения о системе управления станком 21
2.4. Структурная схема станка 22
2.5. Описание кинематической схемы станка 23
3. Кинематическая настройка и наладка станка 27
Заключение 29
Литература 30
