Модернизация токарно-револьверного станка мод.1К341

НТУУ,"КПИ", Кафедра Технология машиностроения, Дисциплина: "Метало резальных станков", тема: "модернизация токарно-револьверного станка мод.1К341", Киев 2012год

Основным объектом проекта является модернизация токарно - револьверного станка мод.1К341 .
Целью модернизации является расширение технологических возможностей станка за счет использования привода главного движения с бесступенчатым регулированием и использованием направляющих качения в приводе продольного движения револьверной головки .
Вследствие модернизации достигается более широкий диапазон регулировки : от 40 до 3150 об / мин .
Основными преимуществами приводов с бесступенчатой регулировкой скорости является повышение производительности обработки за счет точной наладки оптимальной по режимам резания скорости , возможность плавного изменения скорости во время обработки. Для бесступенчатой регулировки скорости используется двигатель постоянного тока с тиристорным управлением.
В процессе конструирования проведено:
- Описание базового станка и области его использования;
- Расчет кинематических и силовых характеристик модернизовуваного станка ;
- Обоснование и выбор источника движения и кинематический расчет ПГР ;
- Расчет элементов ПГР ( валов и зубчатых колес) ;
- Расчет направляющих качения в приводе продольного движения револьверной головки;
Графическая часть :

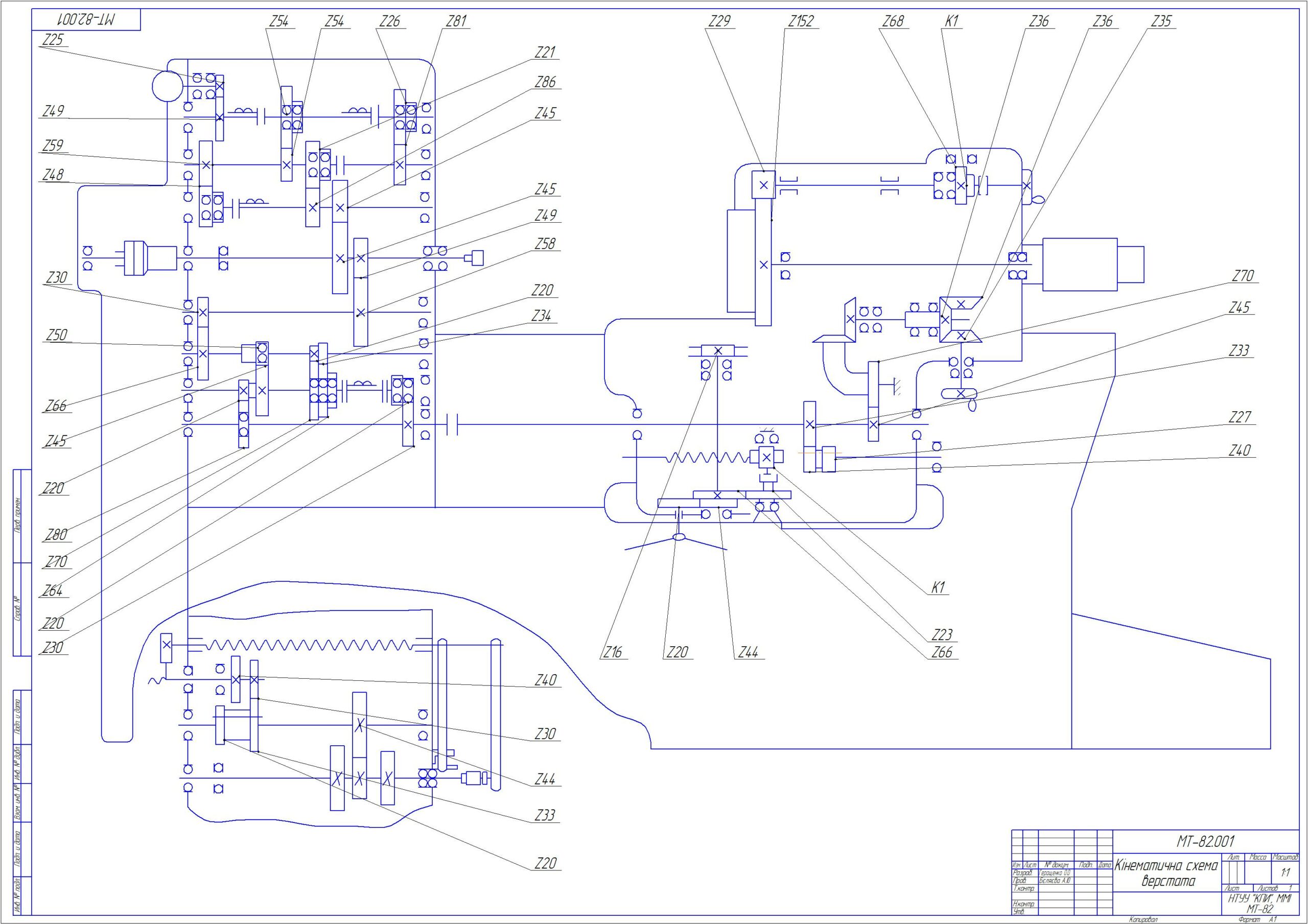

- Кинематическая схема станка ;
- Развертка ПГР ;
- Направляющие качения продольного движения револьверной головки;
- Рабочие чертежи деталей (вал , 2 детали с зубчатым зацеплением ) .
