Головка резцовая

Нарезание червяка производят на токарном станке модели 1М63 при помощи резцовой головки, в которой установлены восемь резцов.
Резцовая головка установлена на суппорте станка и имеет отдельный привод, вращаясь нарезает виток червяка.
Ось головки смещена относительно оси обрабатываемого червяка и повернута на угол подъема винтовой линии червяка.
Поскольку деталь вращается медленно, а резцовая головка в несколько раз быстрее, то каждый резец за один оборот детали снимает несколько серповидных стружек и таким образом прорезается впадина червяка.

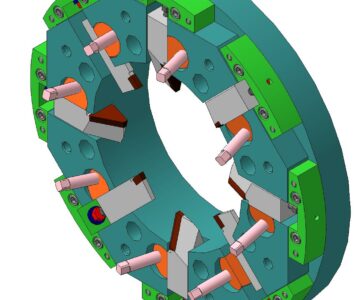

В резцовой головке установлены три вида резцов: профильный резец, прорезной резец и фасочный резец. Резцы закреплены в корпусе резцовой головки при помощи винтов и клиньев.
