Белорусский национальный технический университет
Кафедра металлорежущих станков
Курсовая работа по дисциплине "Проектирование инструментальных систем"
На тему "Спроектировать инструмент для обработки конического зубчатого венца с внешним окружным модулем m = 9 мм"
Внешний окружной модуль - 9
Число зубьев - 27
Тип зуба - круговой
Угол наклона средней линии зуба - 35°
Направление зуба - правое
Угол профиля 20°
Угол делительного конуса 56° 19
Номинальный диаметр инструмента 304,8
Степень точности по ГОСТ 1758-81 - 7-7-7Bh
Допуск на накопленную погрешность шага - 0.09
Допуск на кинематическую погрешность - 0.105
Метод нарезки - двухсторонний с обкатом
Число зубьев сопряженного колеса - 18
Содержание
ВВЕДЕНИЕ 4
1. Обзор конструкций зуборезных головок. Патентно-информационный поиск. 5
1.1. Обзор конструкций зуборезных головок. 5
1.2. Патентно-информационный поиск. 7
2. Расчет и проектирование зуборезной головки. 13
2.1 Расчет параметров зуборезных головок и наладочных данных станков 16
ЗАКЛЮЧЕНИЕ 21
ЛИТЕРАТУРА 22
Nikich2601
Тут вместо резцовой головки технологический процесс изготовления протяжки. Совсем не те чертежи

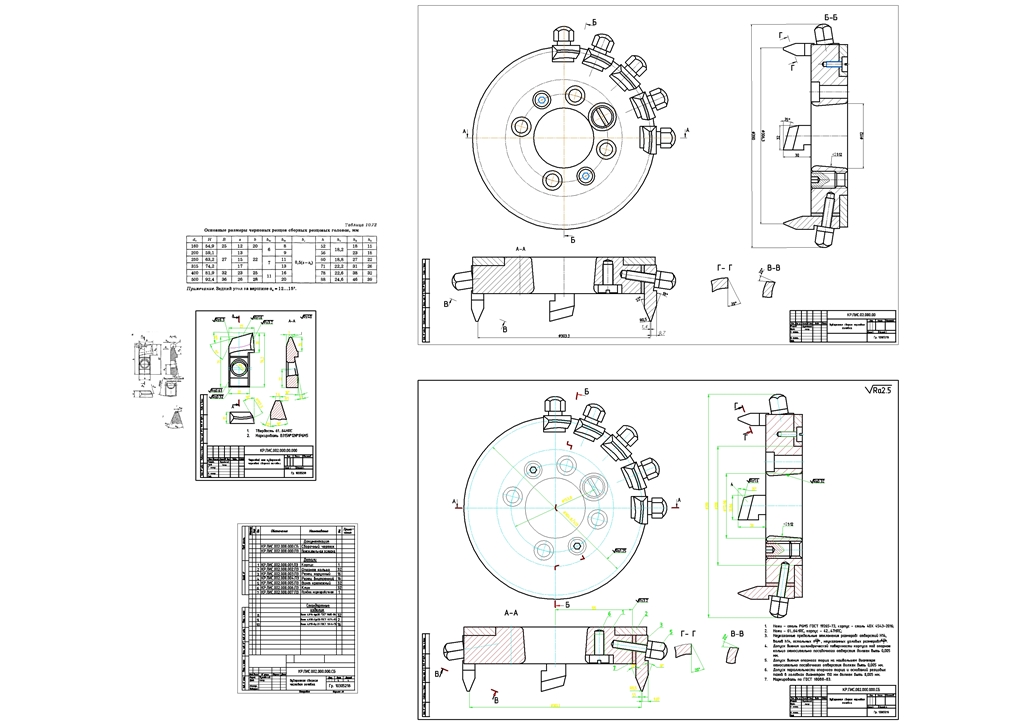

Здравствуйте! Чертежи такие точно как на картинке предварительного просмотра. Просто у автора кроме чертежей резцовой головки вставлены и другие чертежи в пространство модели. Если Вы нажмете "Показать до границ" чертежи головки будут в самом верху (мелкий масштаб), а техпроцесс от другой работы ближе к центру координат.
Для тех кто не может разобраться я удалил лишние чертежи и оставил только те которые есть на картинке предварительного просмотра, файл Головка2.dwg.
Работа полная лажа. Чертежи левые. В записке расчеты не полные, формула без подстановки значений и ответ. Не рекомендую.
