Измерительный электроконтактный прибор БВ-4001 для контроля валов

Измерительный электроконтактный прибор БВ-4001 для контроля валов. Это двухконтактный прибор для активного контроля валов при обработке на круглошлифовальных станках согласно ГОСТ 8517-57.
Эти приборы имеются на станках с автоматическим и полуавтоматическим циклом работы. Вал устанавливается в центрах, а измерительный прибор штоком гидроцилиндра подводится к валу и осуществляет его контроль в процессе шлифования, после обработки прибор отводится от вала. Прибор в процессе шлифования подаёт команду на изменение режимов резания при переходе с чернового на чистовое шлифование и отвод шлифовального круга при достижении валом заданного размера. Для визуального контроля прибор снабжён отсчётной шкалой с ценой деления 0,01 мм и световой сигнализацией.
Пределы измерения: 5...60 мм, погрешность измерения ± 1,5 мкм.

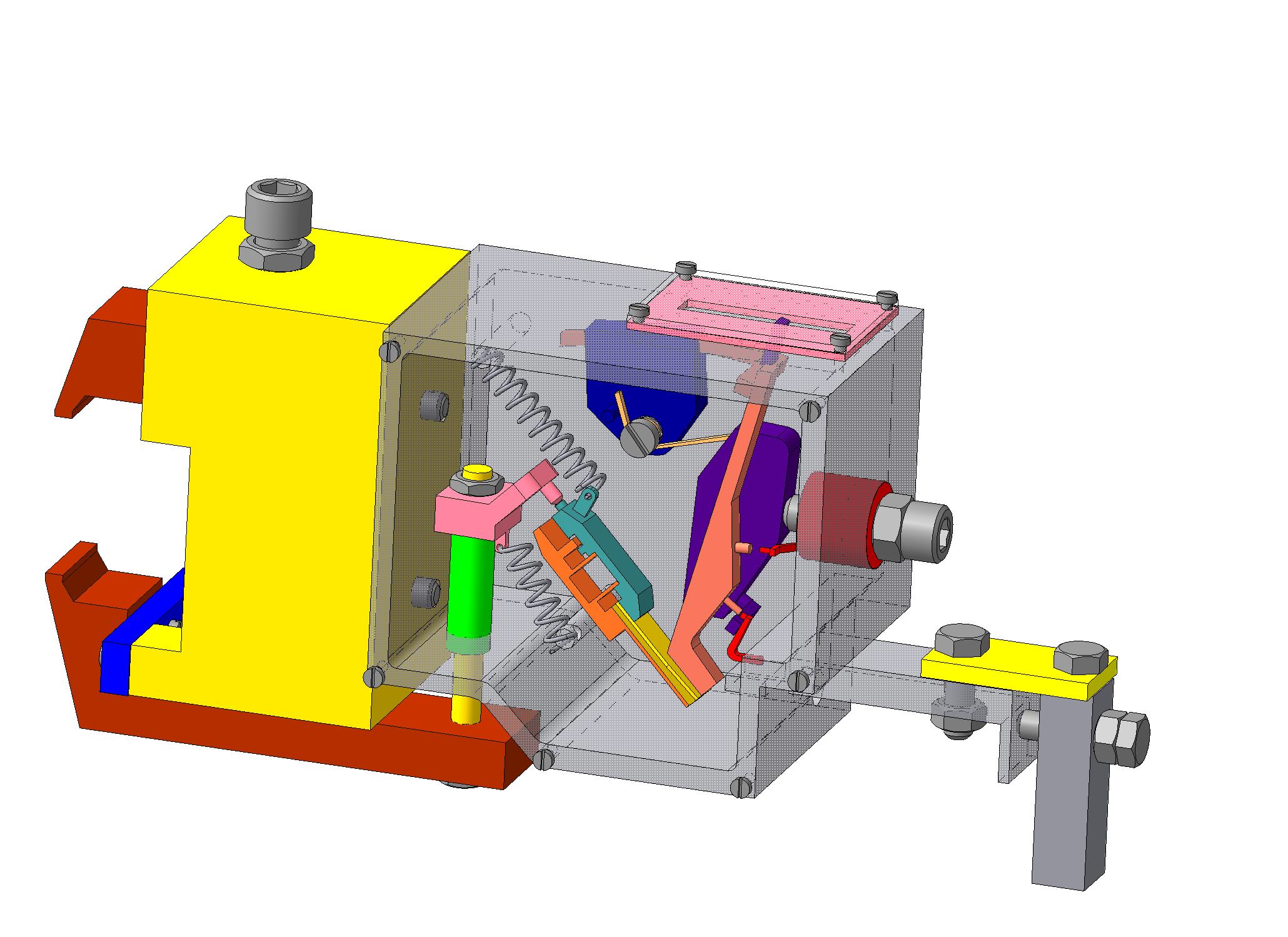

Конструкция и принцип действия измерительного электроконтактного прибора БВ-4001 для контроля валов с литературы [Владзиевский А.П., Белоусов А.П. Основы автоматизации и механизации технологических процессов в машиностроении, издательство ,,Высшая школа,, -Москва, 1966, с.176].

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Измерительный электроконтактный прибор БВ-4001 для контроля валов

БВ-4001.a3d
збірка колодки.a3d
втулка.m3d
втулка2.m3d
губка.m3d
губка2.m3d
колодка.m3d
контакт.m3d
контакт2.m3d
корпус.m3d
кришка.m3d
кулачок.m3d
кулачок2.m3d
направляюча.m3d
планка.m3d
пластина.m3d
пластина3.m3d
плоска пруж-1.m3d
пружина.m3d
пружина2.m3d
пружина3.m3d
скло.m3d
стойка.m3d
стрілка.m3d
упор.m3d
шкала.m3d
шток.m3d
