Комбинированная сборная круглошпоночная протяжка

Национальный университет кораблестроения имени адмирала Макарова
Кафедра технологии машиностроения
Индивидуальная работа по дисциплине «Режущий инструмент»
Николаев 2014

В данной работе разрабатывается круглошпоночная протяжка, инструмент для протягивания предварительно обработанного отверстия со шпоночным пазом. Преимуществом является то, что протяжка имеет шпоночную и цилиндрическую секции и протягивание отверстия и шпоночного паза выполняется за одну операцию. Инструмент имеет ряд недостатков.

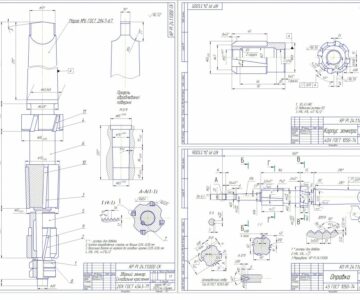

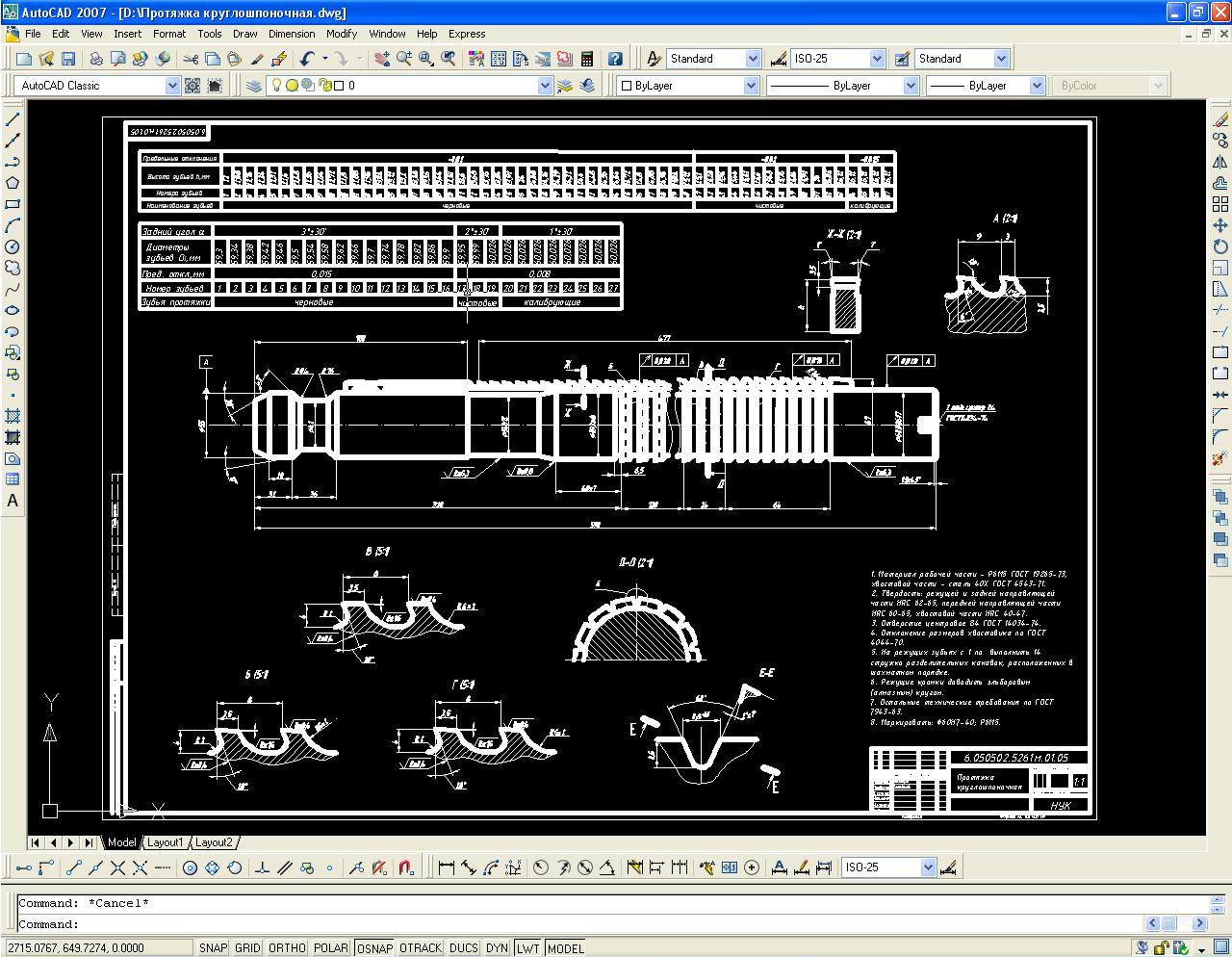

В пояснительной записке описывается конструкция круглошпоночной протяжки. Чертеж выполнен на листе формата А1, записка содержит 10 страниц.
Имеется патент №1785849 на комбинированную сборную круглошпоночную протяжку.

Состав: Круглошпоночная протяжка, ПЗ Язык документа
