Кафедра конструирования станков,
инструментов и машин.Предмет:режущие инструменты.название:Расчет и конструирование сборного зенкера и комплекта протяжек для наружного протягивания.Университет:ТНТУ им.И.Пулюя.
Содержание
Введение 3

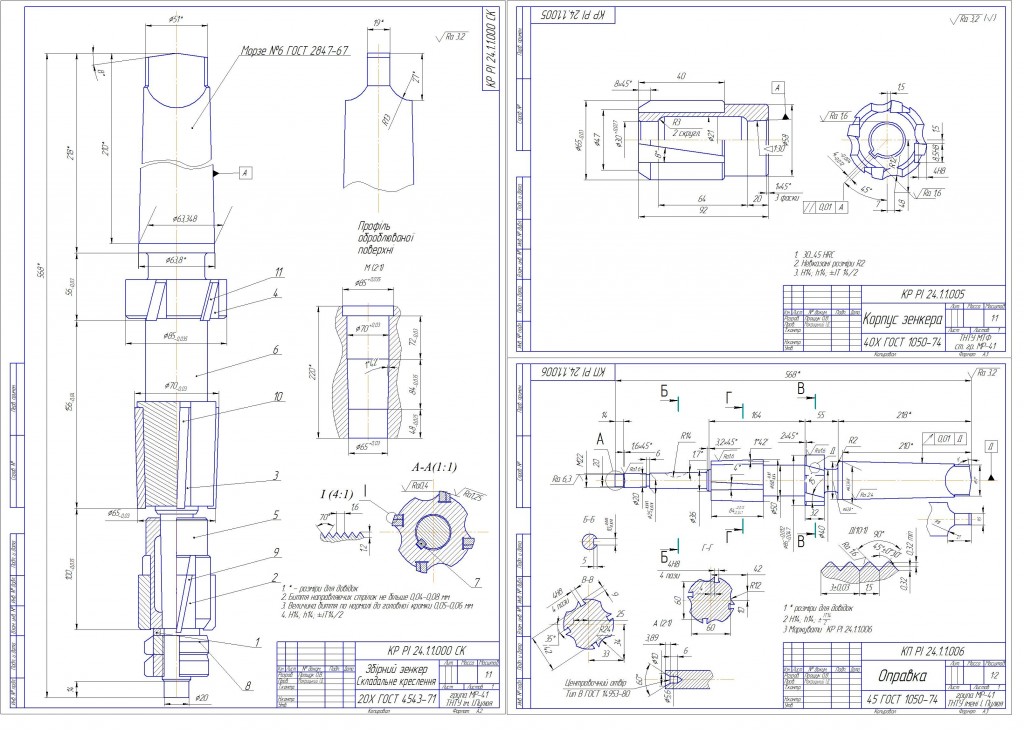

1. Расчет и конструирование сборного зенкера 5
1.1. Рабочий чертеж обрабатываемой детали 5
1.2. Типы инструментов, его характеристика и особенности 5
1.3. Выбор материала зенкеров, его химический состав
и основные механические свойства 7
1.4. Геометрические параметры зубов сборного зенкера 10
1.5. Режимы и силы резания 11
1.6. Выбор станка 16
1.7. Прочностной и конструктивный расчет 17
1.7.1. Проверка конуса Морзе 17
1.8. Расчет опасного сечения вала 18
1.9. Заточка зенкеров 19
1.10. Основные технические требования к зенкеров 22
2. Разработка конструкции комплекта протяжек
для наружного протягивания. 25
2.1. Назначение, область применения и классификация
протяжек наружного протягивания. 25
2.2. Расчет и конструирование комплекта протяжек,
компоновка и выбор схемы резания. 26
2.3. Геометрические и конструктивные параметры
отдельных протяжек и комплекта. 27
2.3.1. Подача на зуб и суммарный подъем протяжки. 27
2.3.2. Шаг и профиль зубьев. Форма стружечной канавки. 28
2.3.3 Геометрические параметры режущих и калибруя зубов 29
2.3.4 Стружкороздильни канавки 29
2.3.5 Длина протяжки и количество зубьев 29
2.3.6. Режим и силы резания 30
2.3.7 Выбор протяжного станка 31
2.4. Эскизное разработка конструкции комплекта протяжек 32
2.5. Прочность и конструктивные расчеты. 33
2.6 Выбор материала протяжек, его химический состав и
основные механические свойства. 34
2.7 Термообработка 35
2.8 Заточка протяжки 35
Литература 38
Зенкеры применяются для обработки предварительно просверленных, отлитых или штампованных отверстий или для обработки торцевых поверхностей. Зенкеры разделяют на следующие основные группы ([6], в. 144);
1) спиральные зенкеры, служащие для зенкерования отверстий, они дают увеличение диаметра на 0Э7 - 3,0 мм в зависимости от размера и предварительной обработки отверстия;
2) цилиндрические зенкеры (циковкы) с направляющей цапфой, предназначены для получения отверстий под цилиндрическую головку винта или для обработки торцевых плоскостей бобы шок отливок;
3) конические зенкеры (зенковки), применяются для зенкерования конических отверстий под головки винтов, для удаления завусенець с краев отверстий и для зенкерования центров в деталях.
