Конструирование комбинированного зенкера

Николаевский национальный университет кораблестроения им. Макарова
Кафедра технологии машиностроения
Практическая работа по дисциплине "Режущий инструмент"
Николаев 2015

Вихідні дані:
D=20мм—діаметр зенкера
L=150мм—загальна довжина
Z=4—кількість зубів
кут ріжучої частини - 45º
кут нахилу канавок - 15º

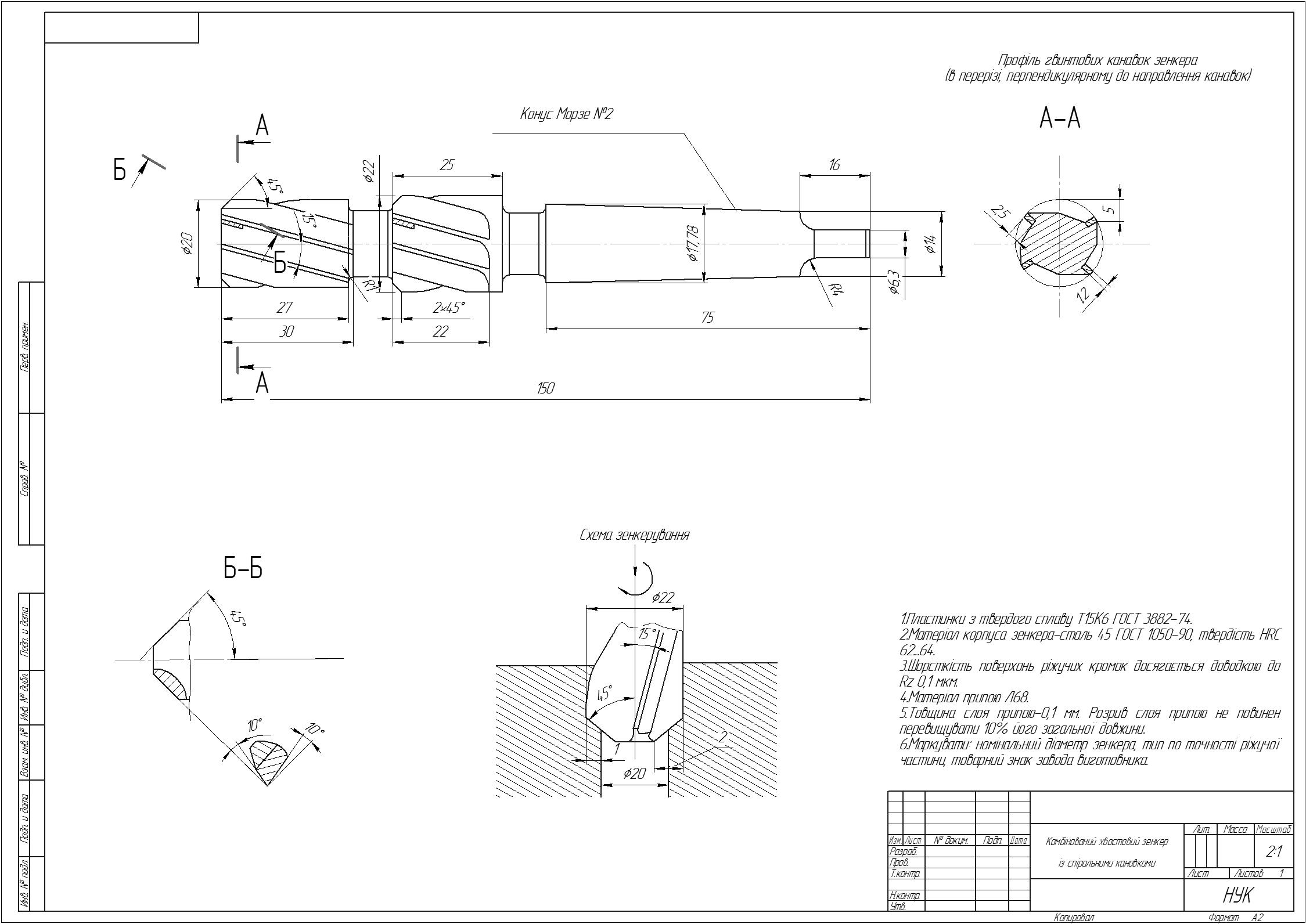

Графічна частина креслення зенкера.

Состав: Чертеж комбинированного хвостового зенкера с спиральными канавками, методика конструирование зенкера Язык документа

Софт: КОМПАС-3D 16

Файлы:
зенкер
Конструювання зенкера комбінованого.docx
зенкер
