Проектирование инструментальной наладки на многооперационный станок и 3 наименования режущих инструментов - зенкер, комбинированное спиральное сверло и призматический резец

Барановичский Государственный Университет
Кафедра технологии машиностроения
Курсовой проект по дисциплине "Инструментальные системы"
На тему: "Проектирование инструментальной наладки на многооперационный станок и 3 наименования режущих инструментов"
Барановичи, 2016

Исходные данные: Обрабатываемая деталь (см. записку, пункт. 2), материал заготовки - сталь 5, прочностью 570 МН/м2; спроектировать зенкер для обработки глухого отверстия диматером 53,5Н7, глубиной 59 мм. Материал заготовки сталь 40Х с твердостью 450 МПа; спроектировать комбинированное спиральное сверло для создания ступенчатого отверстия d1=15 мм, l1=25 мм, d2=20 мм, l2=30 мм в стали 40ХН, с твердостью 570МПа.

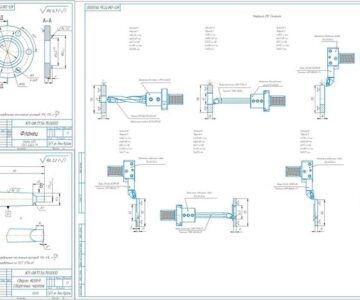

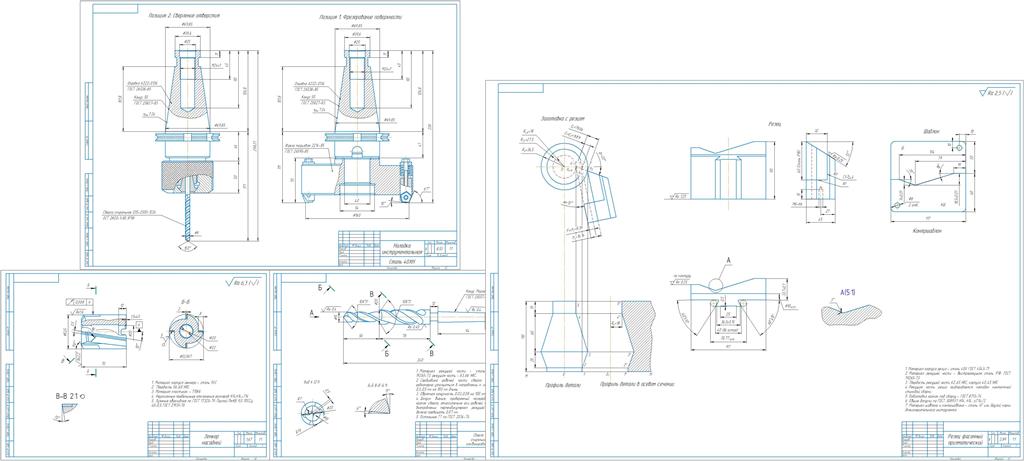

Графическая часть содержит чертежи насадного зенкера, инструментальной наладки, фасонного призматического резца и спирального комбинированного сверла.

Содержание
Введение
1. Проектирование инструментальной наладки
1.1 Выбор режущих и вспомогательных инструментов
1.2 Описание компоновки инструментальных блоков
1.3 Расчет точности позиционирования режущих инструментов и оценка её достаточноти
1.4 Описание настройки инструментов на размер
1.5 Разработка рекомендаций по эксплуатации инструментов наладки
1.5.1 Выбор технологической среды
1.5.2 Восстановление работоспособности режущих инструментов
1.5.3 Выбор режимов заточки
2. Проектирование фассоного призматического резца
2.1 Назначение резца
2.2. Выбор и обоснование интструментального материала резца
2.3. Разработка схемы резания призматического резца
2.4. Расчёт конструкции и геометрии резца
2.4.1. Аналитический метод
2.4.2. Графический метод
2.4.3. Сравнение размеров
2.5. Разработка технических требований резца
2.6. Разработка присоединительной части резца
2.7. Выбор оборудования и вспомогательного инструмента
2.8. Заточка резца
3. Проектирование насадного зенкера
3.1. Назначение зенкера
3.2. Выбор и обоснование инструментального материала зенкера
3.3. Разработка схемы зенкерования
3.4. Расчёт конструкции и геометрии зенкера
3.5. Разработка технических требований резца
3.6. Разработка присоединительной части зенкера
3.7. Выбор оборудования и вспомогательного инструмента
3.8. Заточка зенкера
4. Проектирование комбинированного спирального сверла
4.1. Назначение сверла
4.2. Выбор и обоснование интструментального материала сверла
4.3. Разработка схемы сверления
4.4. Расчёт конструкции и геометрии сверла
4.5. Разработка технических требований сверла
4.6. Разработка присоединительной части сверла
4.7. Выбор оборудования и вспомогательного инструмента
4.8. Заточка сверла
Заключение
Список используемой литературы
