Проектирование инструментальной наладки и режущих инструментов

Барановичский государственный университет
Кафедра технологии машиностроения
Курсовой проект по дисциплине "Инструментальные системы"
На тему: Проектирование инструментальной наладки и трёх режущих инструментов
Барановичи 2016

Исходные данные: сконструировать фасонный призматический резец для обработки заготовки из Сталь 5 с пределом прочности = 570 МН/м2; спроектировать зенкер для обработки глухого отверстия ∅53,5H7, глубиной 59 мм. Материал заготовки сталь 40Х с σ_В=450 МПа; спроектировать комбинированное спиральное сверло для создания ступенчатого отверстия d_1=15 мм, l_1=25 мм, d_2 = 20 мм, l_2=30 мм в стали 40ХН, σ_В=570 МПа.

В данной работе рассматриваются методы проектирования различных режущих инструментов.

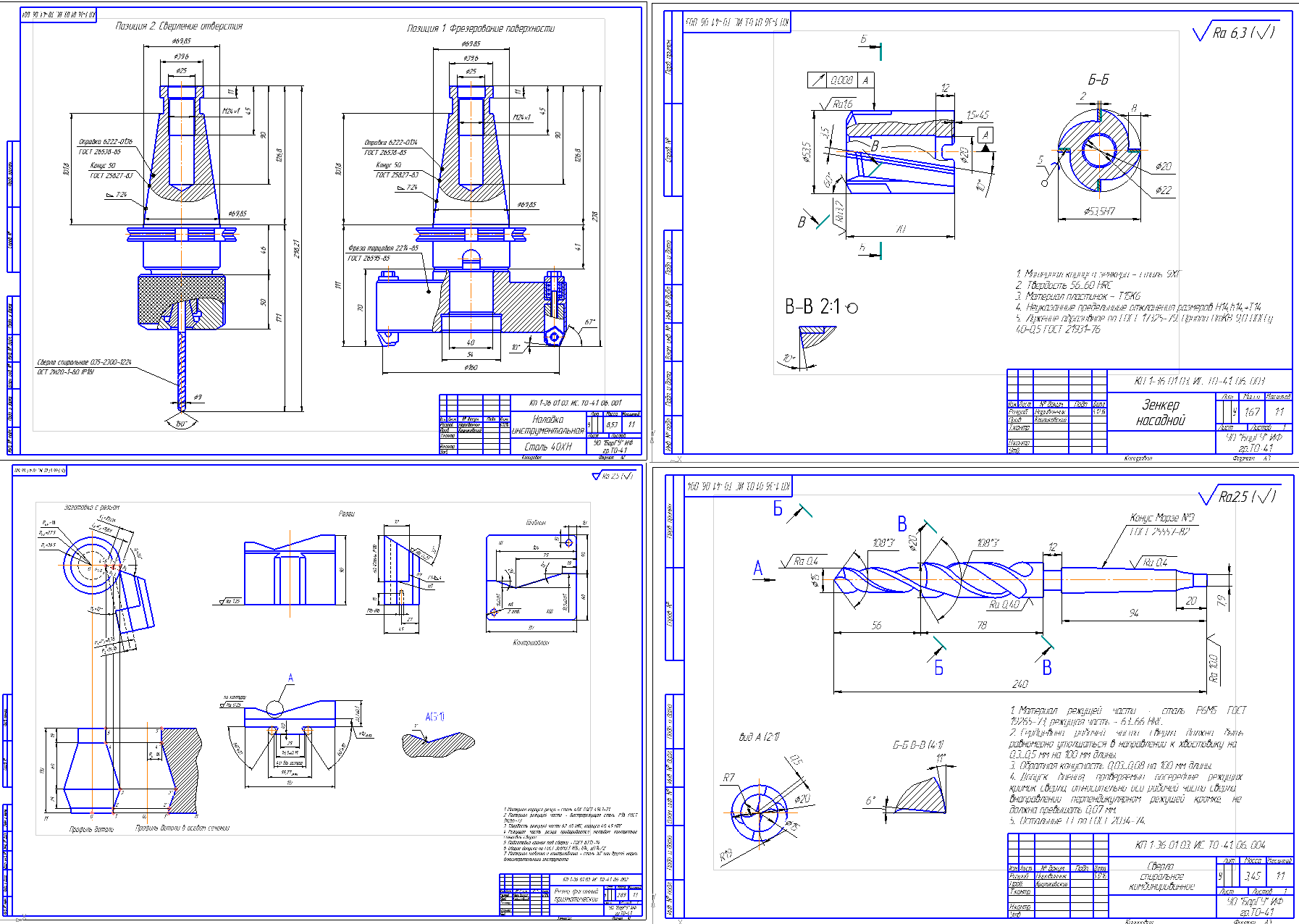

Графическая часть содержит чертёж инструментальной наладки, а также чертежи фасонного призматического резца, комбинированного сверла и зенкера.

Содержание
Введение
1. Проектирование инструментальной наладки
2. Проектирование фасонного призматического резца
3. Проектирование сверла комбинированного
4. Проектирование зенкера
Заключение
Список использованных источников

Состав: Инструментальная наладка, резец фасонный призматический, сверло комбинированное, зенкер, ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Проектирование инструментальной наладки и режущих инструментов

Инструментальные системы\11.cdw
Инструментальные системы\22.cdw
Инструментальные системы\33.cdw
Инструментальные системы\44.cdw
Инструментальные системы\1. . Содержание.docx
Инструментальные системы\2. ПРОЕКТИРОВАНИЕ ФАСОННОГО ПРИЗМАТИЧЕСКОГО РЕЗЦА.docx
Инструментальные системы\3.ПРОЕКТИРОВАНИЕ ЗЕНКЕРААА.docx
Инструментальные системы\4.КОМБИНИРОВАННОЕ СВЕРЛО.docx
Инструментальные системы\5. список литературы.docx
Инструментальные системы\РЕЦЕНЗИЯ.docx
Инструментальные системы\ТИТУЛЬНИК.docx
