Конкурс асов 3D-моделирования

Разработать инструментальную наладку и рассчитать и сконструировать режущие инструменты

Белорусский национальный технический университет
Кафедра "Металлорежущие станки и инструмент"
Курсовой проект по дисциплине "Режущий инструмент"
На тему "Разработать инструментальную наладку и рассчитать и сконструировать режущие инструменты"
Минск 2018

Исходные данные: Чертеж детали "Шестерня ведущая"
В данном проекте рассматривается расчет и проектирование долбяка и расточного резца. Также расчет и проектирование карты наладки.

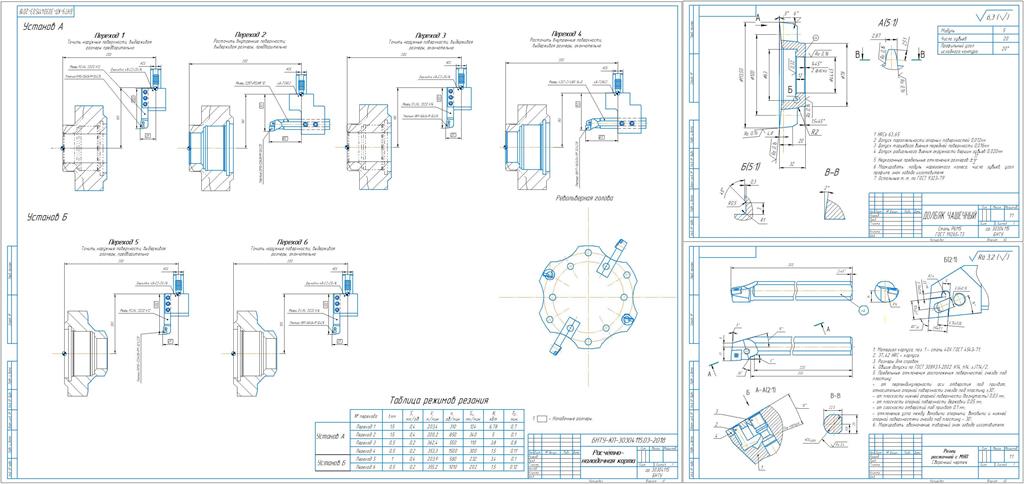

Графическая часть содержит чертежи долбяка, резца, карты наладки.

Содержание
ВВЕДЕНИЕ
1. РАССЧИТАТЬ И СКОНСТРУИРОВАТЬ РАСТОЧНОЙ РЕЗЕЦ ДЛЯ ОБРАТОТКИ ЗАДАННОЙ ДЕТАЛИ
1.1 Постановка задачи по проектированию
1.2 Расчет конструктивных и геометрических параметров резц
1.3 Разработка технических требований на спроектированный инструмент
2 РАССЧИТАТЬ И СКОНСТРУИРОВАТЬ ДОЛБЯК ДЛЯ ОБРАБОТКИ ВНУТРЕННЕЙ ШЛИЦЕВОЙ ПОВЕРХНОСТИ (Б-Б) ЗАДАННОЙ ДЕТАЛИ
2.1 Обзор конструкции и назначение долбяков
2.2 Расчет и конструирование долбяка
2.3 Разработка технических требований на спроектированный инструмент
3 РАЗРАБОТАТЬ ИНСТРУМЕНТАЛЬНУЮ НАЛАДКУ ДЛЯ ОБРАБОТКИ ЗАДАННОЙ ДЕТАЛИ НА ТОКАРНОМ СТАНКЕ С ЧПУ
3.1 Выбор станка и его обоснование (общий вид, техническая характеристика, оси координат, привязки нулей)
3.2 Разработка последовательности обработки детали на выбранном станке
3.3 Выбор режущих инструментов и его обоснование (общий вид, основные геометрические и конструктивные параметры, материал режущей части)
3.4 Выбор вспомогательных инструментов (общий вид, основные габаритные и присоединительные размеры)
3.5 Расчет режимов обработки
3.6 Проектирование расчетно-наладочной карты
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА

Состав: ПЗ, Долбяк, Расточной резец (СБ), Спецификация, Расчетно-наладочная карта, Исходные данные Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Разработать инструментальную наладку и рассчитать и сконструировать режущие инструменты

Долбяк.cdw.bak
Исходные данные.docx
ПЗ.docx
Расточной резец (СБ).cdw
Расчетно-наладочная карта.cdw
Расчетно-наладочная карта.cdw.bak
Спецификация.cdw
Долбяк.cdw
