Разработать инструментальную наладку и рассчитать и сконструировать режущие инструменты

БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Машиностроительный факультет
Кафедра "Металлорежущие станки и инструменты"
Курсовой проект
на тему: Разработать инструментальную наладку и рассчитать и
сконструировать режущие инструменты
Минск 2008

Исходными данными для разработки инструментальной наладки является чер-тёж детали на рис и материал детали. Материал детали: сталь 40 ГОСТ1050-88.

ВВЕДЕНИЕ 2
1 РАЗРАБОТКА ИНСТРУМЕНТАЛЬНОЙ НАЛАДКИ ДЕТАЛИ 3
1.1 МАРШРУТНАЯ ТЕХНОЛОГИЯ 3
1.2 ВЫБОР ИНСТРУМЕНТА 5
1.3 РАСЧЕТ РЕЖИМОВ РЕЗАНИЯ 7
2 ПРОЕКТИРОВАНИЕ ЧЕРВЯЧНОЙ СБОРНОЙ ФРЕЗЫ 13
2.1 НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ 13
2.2 ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ 13
2.3 РАСЧЕТ ЧЕРВЯЧНОЙ МОДУЛЬНОЙ СБОРНОЙ ФРЕЗЫ 13
МЕТОДЫ С МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ НЕПЕРЕТАЧИВАЕМЫХ ПЛАСТИН 18
КРЕПЛЕНИЕ ПРИХВАТОМ СВЕРХУ. 18
КРЕПЛЕНИЕ ПРИХВАТОМ СВЕРХУ С ОДНОВРЕМЕННЫМ ПРИЖИ-МОМ ПЛАСТИНЫ К ШТИФТУ 20
КРЕПЛЕНИЕ ПРИХВАТОМ, ДЕЙСТВУЮЩИМ ОДНОВРЕМЕННО СВЕРХУ И В ОТВЕРСТИИ ПЛАСТИНЫ. 21
КРЕПЛЕНИЕ ШТИФТОМ. 21
КРЕПЛЕНИЕ ВИНТОМ. 22
РАСЧЕТ И КОНСТРУИРОВАНИЕ ПЛОЩАДОК ПОД ПЛАСТИНЫ 23
ЗАКЛЮЧЕНИЕ 26
ЛИТЕРАТУРА 27
ПРИЛОЖЕНИЕ

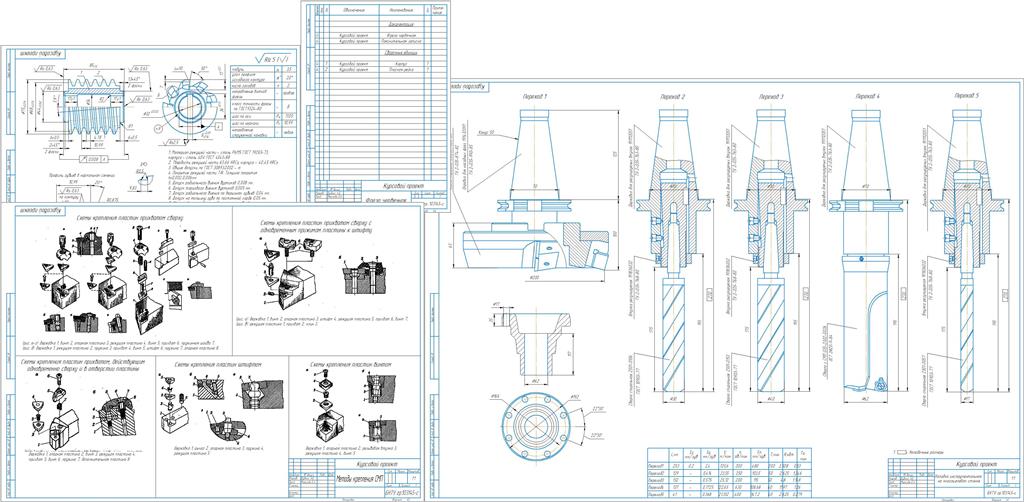

Состав: Записка (ПЗ), Спецификация, Методы крепления СМП, Наладка, Чертеж фрезы Язык документа

Софт: КОМПАС-3D 14

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Разработать инструментальную наладку и рассчитать и сконструировать режущие инструменты

Просмотр файлов
наладка.cdw
чертеж фрезы.cdw
!᪠ ( ).doc
!Спецификация.doc
!Спецификация.frw
Методы крепления СМП.cdw
