«Инструментальная наладка на многооперационный станок и 3 режущие инструмента»

Барановичский государственный университет
Кафедра технологии машиностроения
Курсовая работа по дисциплине «Режущий инструмент»
На тему «Инструментальная наладка на многооперационный станок и 3 режущие инструмента»
Барановичи 2019

Цель работы: инструментальная наладка на многооперационный станок, расчет и построение 3 режущие инструмента.
Объектом курсовой работы являются режущие инструменты.
Областью возможного практического применения являются промышленные машиностроительные предприятия.
Исходные данные:
1. Спроектировать цилиндрическую насадную машинную развертку Ø52 глубиной 60мм для обработки стали 20.
2. Спроектировать метчик-раскатчик М35 для обработки резьбового отверстия в стали 45, длина отверстия 60 мм.
3. Спроектировать зенкер с многогранными неперетачиваемыми пластинами для обработки отверстия Ø50h7 для обработки стали 20Х, длина отверстия 70 мм.
4. Спроектировать инструментальную наладку на станок для обработки детали прокладка.
Оглавление
ВВЕДЕНИЕ 4
1. ПРОЕКТИРОВАНИЕ ИНСТРУМЕНТАЛЬНОЙ НАЛАДКИ 6
1.1 Проектирование инструментальной наладки для обработки детали 6
1.2 Маршрутная технология обработки детали и выбор станка 6
1.3 Описание компоновки инструментальных блоков8
1.4 Расчет точности позиционирования режущих инструментов и оценка ее достаточности 8

1.5 Настройка осевых инструментов вне станка скобой, длиннометром и приспособлением флажкового типа. 9
2 ПРОЕКТИРОВАНИЕ РАЗВЕРТКИ 12
2.1 Постановка задачи 12
2.2 Последовательность расчета развертки 12
3 ПРОЕКТИРОВАНИЕ МЕТЧИКА-РАСКАТНИКА 13
3.1 Постановка задачи 13
3.2 Последовательность расчета метчика-раскатника 13
4 ПРОЕКТИРОВАНИЕ ЗЕНКЕРА 15
4.1 Постановка задачи 15
4.2 Последовательность расчета зенкера 15
5 ПАТЕНТНО-ИНФОРМАЦИОННОЕ ИССЛЕДОВАНИЕ 17
ЗАКЛЮЧЕНИЕ 20
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 21
ПЕРЕЧЕНЬ ГРАФИЧЕСКОГО МАТЕРИАЛА:

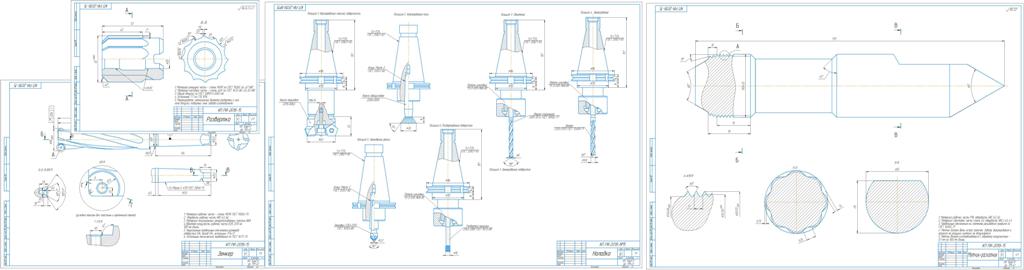

1. Чертеж наладки;
2. Чертеж развертки;
3. Чертеж метчика-раскатника;
4. Чертеж зенкера.
