Проектирование инструментальной наладки на многооперационный станок и 3-х режущих инструментов

Барановичский Государственный Университет
Кафедра технологий и оборудования машиностроения
Курсовая работа по дисциплине "Инструментальные системы"
На тему: "Проектирование инструментальной наладки на многооперационный станок и 3-х режущих инструментов"
Барановичи, 2019

Исходные данные к проекту:
Инструментальная наладка на станок для отработки детали вал 034.
Режущие инструменты:
2.1 Червячная фреза для нарезания косозубых зубчатых колес под шевингование с углом зацепления α=20°, модуль m = 2,5 мм, однозаходная n = 1, диаметр фрезы ∅_фрезы ≤ 80 мм.
2.2 Сверло для глубокого сверления с внутренним подводом СОЖ одностороннего резания для обработки отверстия ∅ = 40 мм, материал заготовки сталь 40 с σ_в = 500 Мпа.
2.3 Метчик-раскатник для нарезания резьбы М12-7Н, глубиной L_отв = 20 мм, материал заготовки алюминиевый сплав АК12 с σ_в = 180 Мпа.

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ 3
1 ПРОЕКТИРОВАНИЕ ИНСТРУМЕНТАЛЬНОЙ НАЛАДКИ 4
1.1 Выбор режущих и вспомогательных инструментов 4
1.2 Описание компоновки инструментальных блоков 5
1.3 Описание настройки инструментов на размер 7
1.4 Расчет точности позиционирования инструментальных блоков и оценка ее достаточности 10
1.5 Разработка рекомендаций по эксплуатации режущего инструмента 11
2 ПРОЕКТИРОВАНИЕ РЕЖУЩИх ИНСТРУМЕНТов 13
2.1 Проектирование цилиндрического насадного машинного зенкера 13
2.1.1 Выбор режущего материала 13
2.1.2 Выбор схемы резания 14
2.1.3 Выбор и расчет параметров конструкции и геометрии, разработка технических требований 15
2.2 Проектирование сверла для глубокого сверления 23
2.2.1 Выбор режущего материала 23
2.2.2 Выбор схем резания 23
2.2.3 Выбор и расчет параметров конструкции и геометрии, разработка технических требований 24
2.3 Проектирование метчика-раскатника 27
2.3.1 Выбор режущего материала 27
2.3.2 Разработка схемы резания 27
2.3.3 Расчет конструкции и геометрии режущего инструмента 28
ЗАКЛЮЧЕНИЕ 33
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 34
СПИСОК НОРМАТИВНЫХ ДОКУМЕНТОВ 34

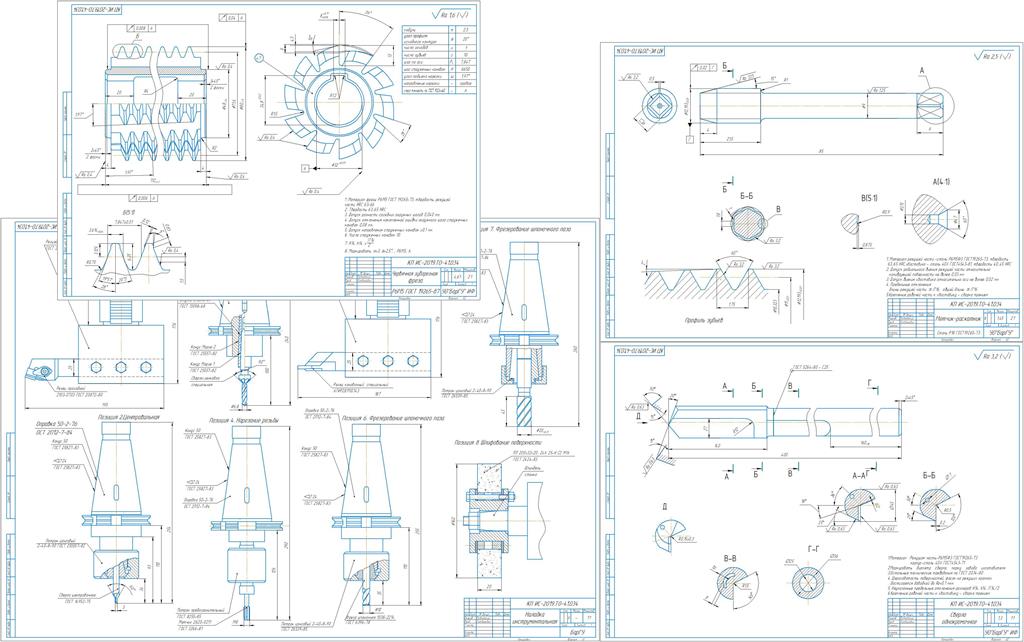

Приложения
1 Наладка инструментальная – А1
2 Червячная фреза – А2
3 Сверло однокромочное – А2
4 Метчик-раскатник – А2
