Разработать инструментальную наладку и рассчитать и сконструировать режущие инструменты

Белорусский Национальный Технический Университет
Кафедра: " Металлорежущие станки и инструменты "
Курсовой проект по дисциплине «Режущие инструменты»
На тему: "Разработать инструментальную наладку и рассчитать и сконструировать режущие инструменты "
Минск 2013

В данной проекте расчитано и спроектирована шлицевая протяжка диаметр отверстия под протягивание d0 = 53,8 мм, число шлицев z=10, внутренний диаметр шлицев d = 55H7 мм; наружный диаметр шлицев D = 65H11 мм; ширина шлицевых впадин b = 10H12 мм и спиральное сверло для обработки сквозного отверстия диаметром 17.
Разработана инструментальная наладка для обработки детали на агрегатном станке.
Курсовой проект содержит 2 листа формата А1 и 2 листа формата А3 графической части, 33 страницы пояснительной записки.

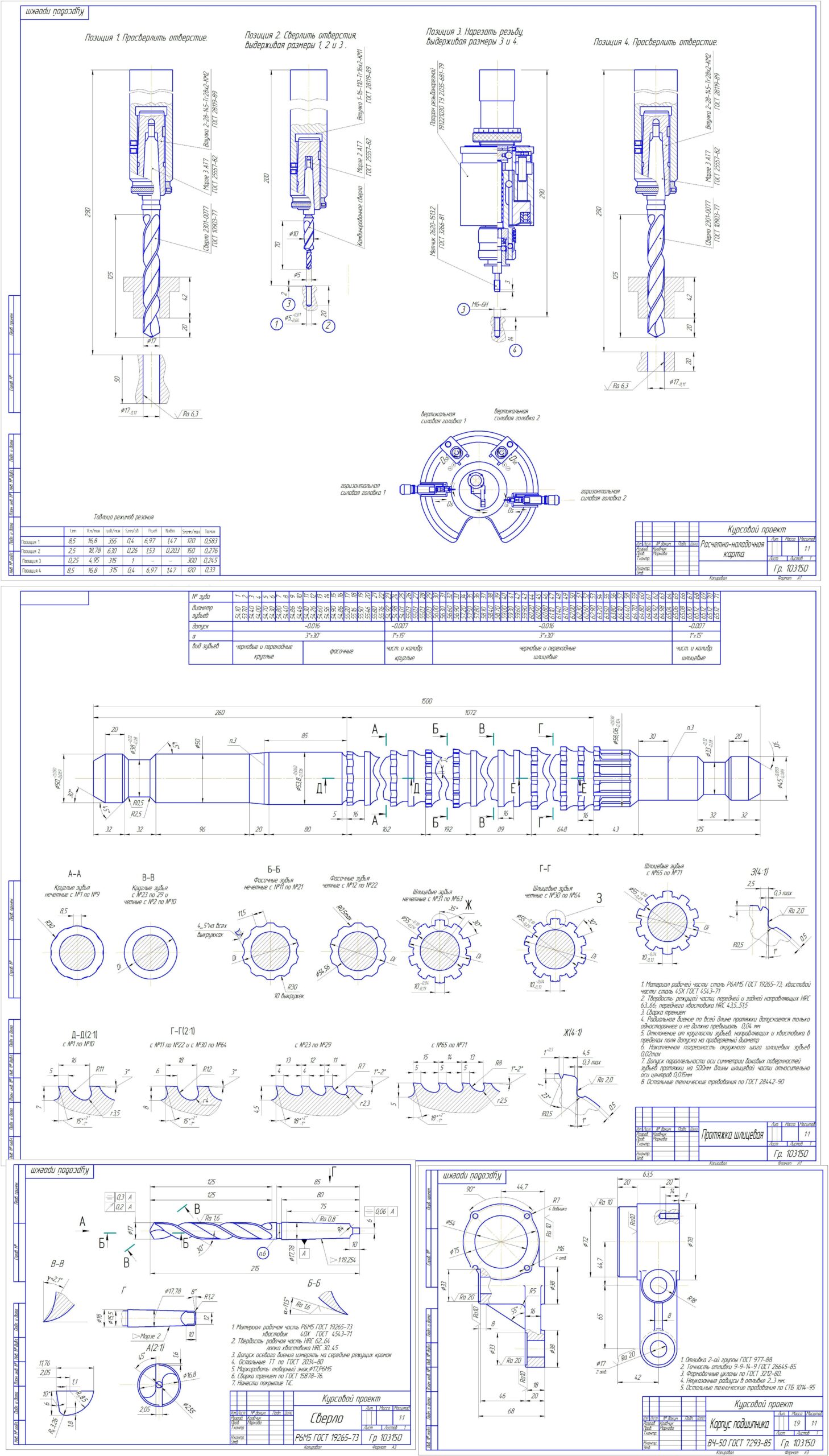

Состав: Протяжка шлицевая, Сверло, Расчетно-наладочная карта, Деталь(корпус подшипника) Язык документа

Софт: КОМПАС-3D V12 SP1

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Разработать инструментальную наладку и рассчитать и сконструировать режущие инструменты

Протяжка_111.cdw
Сверло.cdw
Naladka_gotovo.cdw
деталь.cdw
Кравчук пояснител
Наладка Кравчук.cdw
