Проектирование режущего инструмента сверло-зенкер

Южно-Уральский государственный университет
Кафедра технологии машиностроения
Курсовой проект по дисциплине "Режущий инструмент"
На тему: "Проектирование режущего инструмента"
Челябинск 2015

Выбор режущего инструмента для сверлильно-фрезерной операции. Проектирование режущего инструмента: сверло-зенковка с СМП.
Исходные данные:
• Обрабатываемый материал – Сталь 20ГСЛ (σв=450 – 490 МПа при НВ 126 – 131 (kvтв.спл=1,7 и kvб. ст=1,6)
• Диаметр сверления: 35,5H12(+0,25);
• Глубина сверления соответственно: 36 мм; фаска 30о.
• Станок фрезерный с ЧПУ H-630;
• Производство – массовое.

Состав: Сверло-зенкер,ПЗ Язык документа

Софт: КОМПАС-3D 15

Просмотр файлов

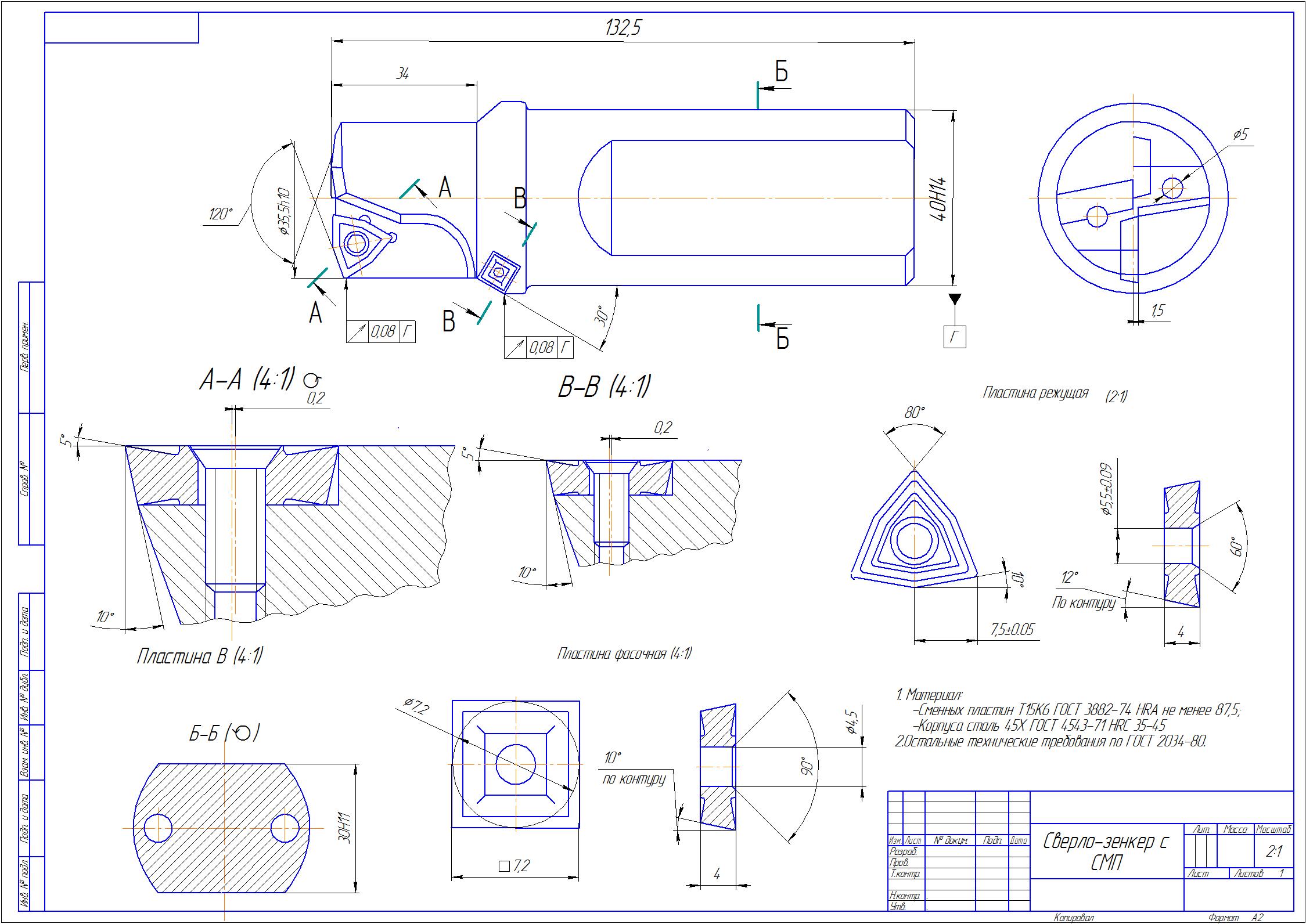

sverlo-zenker_gotovy.cdw
Содержание.docx
