Комплект конструкторской и технологической документации для изготовления концевой фрезы с тангенциальным креплением пластин фирмы SUMODRILL

Сумской Государственный Университет
Кафедра технологии машиностроения, станков и инструмента
Дипломный проект
На тему: "Комплект конструкторской и технологической документации для изготовления концевой фрезы с тангенциальным креплением пластин фирмы SUMODRILL"
Сумы 2017

Исходные данные T290 ELN D12-02-C12-05: D=12 мм, d=12 мм, z=2, L=80 мм.
В данной работе рассматривается разработка корпуса концевой фрезы малого диаметра с механическим тангенциальным креплением твердосплавных пластин T290 LNMT/LNHT 0502.

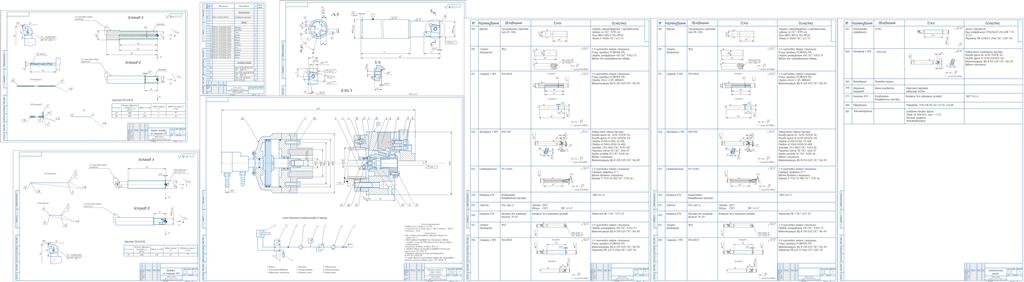

Графическая часть содержит чертеж корпуса фрезы, карты наладки на 2 операции, технологический процесс, чертеж специального приспособления.

Зміст
Вступ………………………………………………………………………………7
1 Види фрез по металу для фрезерного верстата - класифікація, особливості 8
1.1 Загальні відомості 8
1.2 Принципи класифікації фрез по металу 8
1.3 Типи фрез по металу 10
1.4 Опис кінцевої фрези T290 ELN D12-02-C12-05 13
2. Маршрутний технологічний процес 16
3 Розробка спеціального верстатного пристрою 25
3.1 Обґрунтування необхідності створення верстатного пристрою 25
3.2 Уточнення цілі технологічної операції 25
3.3 Виявлення кількісних та якісних даних про заготовку 26
3.4 Визначення умов в котрих буде виготовлятись та використовуватись проектований пристрій 27
3.5 Складання переліку виконуваних функцій 29
3.6 Розробка та обґрунтування схеми базування 31
3.7 Побудова функціональної структури пристрою 32
3.8 Розробка та обґрунтування схеми закріплення 33
3.9 Розрахунок приводу 36
3.10 Розрахунок на міцність 37
3.11 Точнісні розрахунки пристрою 38
3.12 Опис устрою і принципу дії пристрою 39

4 Розробка програми ЧПУ для токарної операцій 015 40
4.1 Опис завдання для операції 40
4.2 Написання програми 41
Список використаної літератури 50
Додаток А – Програма ЧПУ для операції 015….……………………………….. 51
Додаток Б – Специфікація пристрою спеціального ……………………...……. 53

Состав: Чертеж корпуса, технологический процесс, приспособление специальное, карта наладки. Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Комплект конструкторской и технологической документации для изготовления концевой фрезы с тангенциальным креплением пластин фирмы SUMODRILL

Коректированый вариант/
Коректированый вариант/MK.doc
Коректированый вариант/Карта наладки 015(укр).cdw
Коректированый вариант/Карта наладки 050(укр).cdw
Коректированый вариант/Корпус фрези(укр).cdw
Коректированый вариант/ПЗ.docx
Коректированый вариант/Приспособление специальное спецификация.spw
Коректированый вариант/Приспособление специальное(укр).cdw
Коректированый вариант/тех проц 1(укр).cdw
Коректированый вариант/тех проц 2(укр).cdw
Коректированый вариант/ЧПУ 015(укр).docx
