Кондуктор 06.25.25.00

МГРК
Олимпиада САПР
Миасс 2017

Исходные данные чертежи деталей, сборочный чертеж, спецификация. Стандартные изделия.

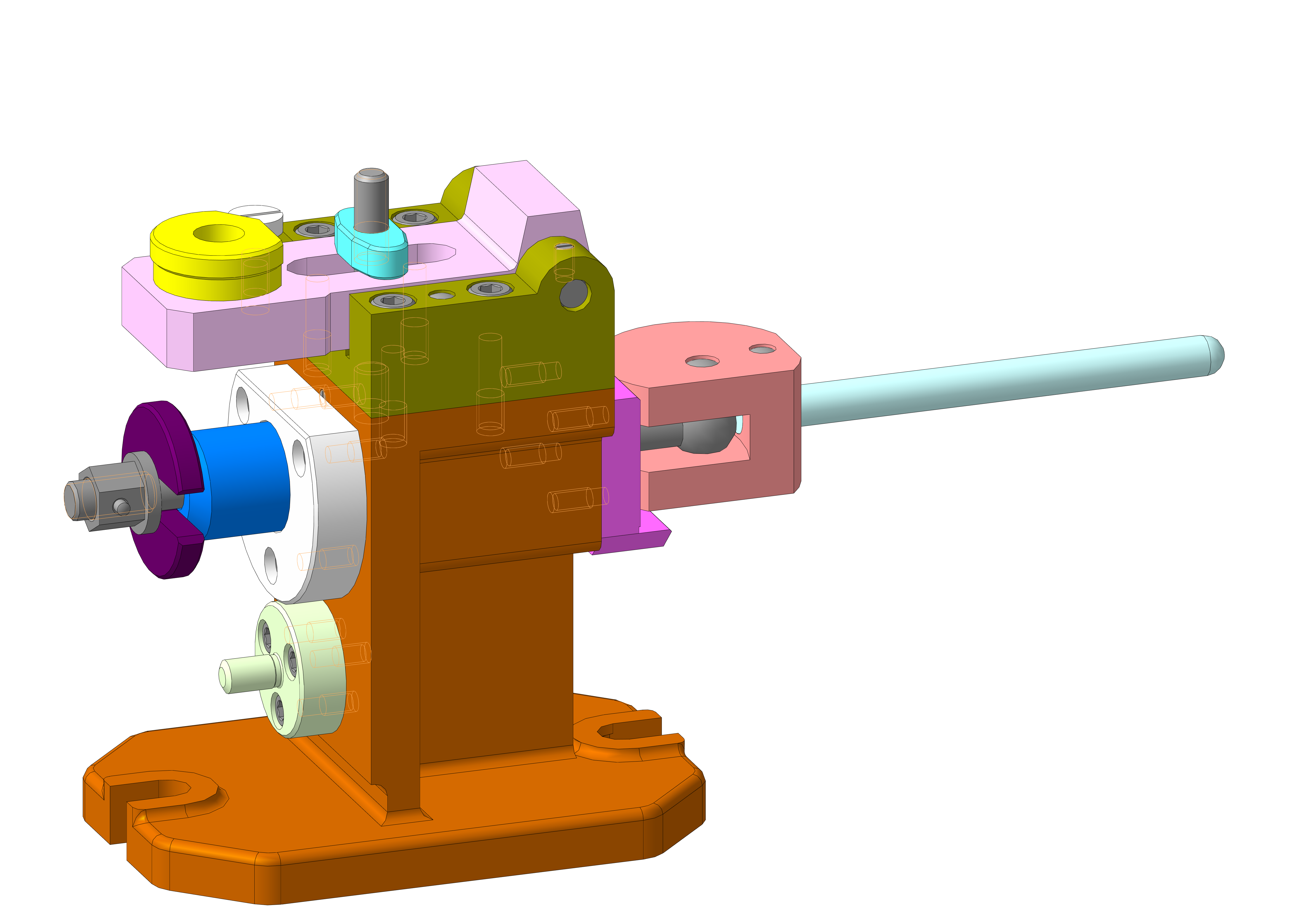

Кондуктор - это приспособление, предназначенное для установки и закрепления детали при обработке отверстий на сверлильных станках.

Состав: 3Д сборка, детали.

Софт: КОМПАС-3D 17

Файлы:
Гайка 06.25.25.14.m3d
Втулка _ 00.25.25.06.m3d
Кондуктор _ 06.25.25.00 исправлен.a3d
Корпус _ 06.25.25.01 исправлен.m3d
Планка _ 06.25.25.10.m3d
Эксцентрик _ 06.25.25.12.m3d
Шайба 06.25.25.21.m3d
Шайба _ 06.25.25.04.m3d
Опора _ 06.25.25.03.m3d
Рукоятка 06.25.25.20.m3d
Гайка 06.25.25.18.m3d
Винт _ 06.25.25.13.m3d
Колодка _ 06.25.25.08.m3d
Болт _ 06.25.25.11.m3d
Палец _ 06.25.25.02.m3d
Плита _ 06.25.25.05.m3d
Пружина.m3d
Палец _ 06.25.25.09.m3d
Втулка _ 00.25.25.07.m3d
