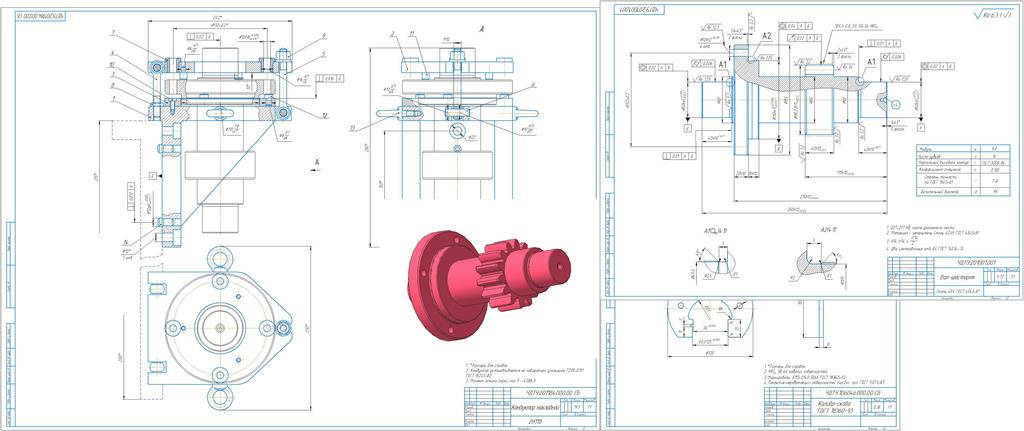

Кондуктор накладной специальный одноместный с откидной кондукторной плитой, предназначен для сверления 4-х отверстий в торце детали ,,Вал-шестерня,, на вертикально-сверлильном станке 2Н118. Кондуктор устанавливается на поворотном угольнике 7205-0151 ГОСТ 16203-80. Кондуктор крепится к поворотному уголку станка с помощью трех болтов М12 (расстояние между резьбовыми отверстиями 50 мм, паз стола поворотного уголка 12 мм). Для точного фиксирования устройства на столе поворотного уголка используются две цилиндрические шпонки. Поворотный угольник устанавливается на столе станка. Деталь ,,Вал-шестерня,, устанавливается вертикально в приспособлении (кондукторе). Закрепление заготовки происходит за счет завинчивания гайки, которая установлена на откидном болте. Транспортировка станочного устройства происходит с помощью рым-болтов.
Техническая характеристика кондуктора:
- диаметр сверления, мм 10
- количество кондукторных втулок, шт 4
- зажим - винтовой с откидным болтом
- дополнительная оснастка - поворотный угольник 7205-0151 ГОСТ 16203-80
- станок - вертикально-сверлильный 2Н118
- габариты, ВхШхД, мм 280х230х202
- масса, кг 19,5
- расположение детали в кондукторе - вертикальное
- тип плиты кондукторной - откидная
Также прилагается инструмент для контроля шеек 50k6 детали ,,Вал-шестерня,, Калибр-скоба 50k6 ГОСТ 18360-93. Калибр-скоба 50k6 выполнен сборным и согласно характеристик по ГОСТ 18360-93.
