Конкурс асов 3D-моделирования

Кондуктор с подвесной плитой для одновременного сверления четырех отверстий

Санкт-Петербургский Государственный Политехнический Университет
Механико-машиностроительный факультет Кафедра «Технология конструкционных материалови материаловедение»
Проектирование станочного приспособления для детали «Стакан»
Санкт-Петербург 2013

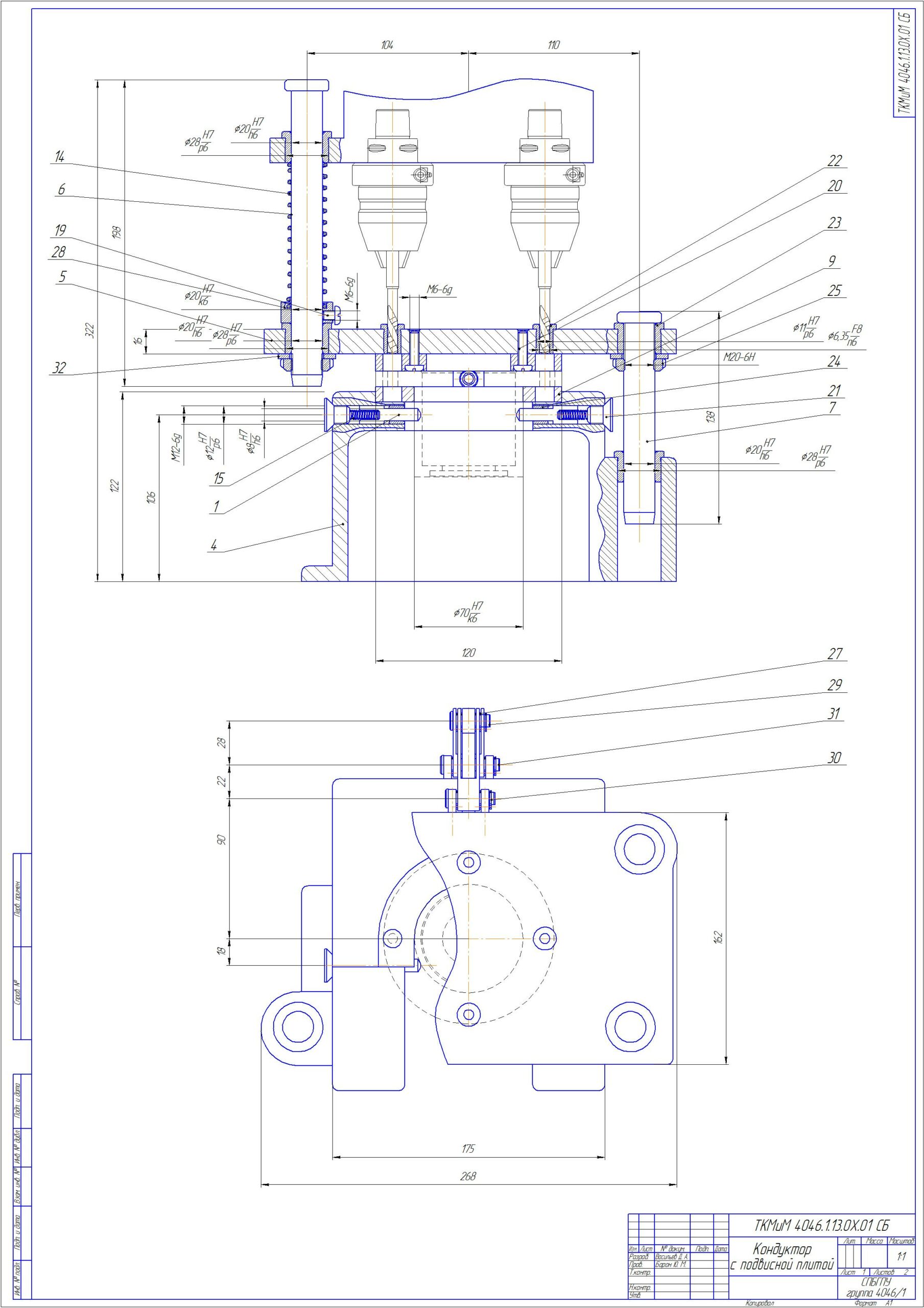

В данном проекте рассматривается проектирование приспособления для точного сверления 4х отверстий в детали "стакан". Оно обеспечивает меньшую погрешность базирования , а также сокращение времени обработки.

Состав: Чертеж детали "Стакан" , 3d модель детали"Стакан", Пояснительная записка, Приспособление (СБ), Спецификация Язык документа

Софт: Компас-3D 13 SP2

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Кондуктор с подвесной плитой для одновременного сверления четырех отверстий

Приспособление Васильев\711654.001.cdw
Приспособление Васильев\711654.001.m3d
Приспособление Васильев\Проектирование приспособления Васильев.docx
Приспособление Васильев\Спецификация.spw
Приспособление Васильев\Чертеж приспособления 1.cdw
Приспособление Васильев
