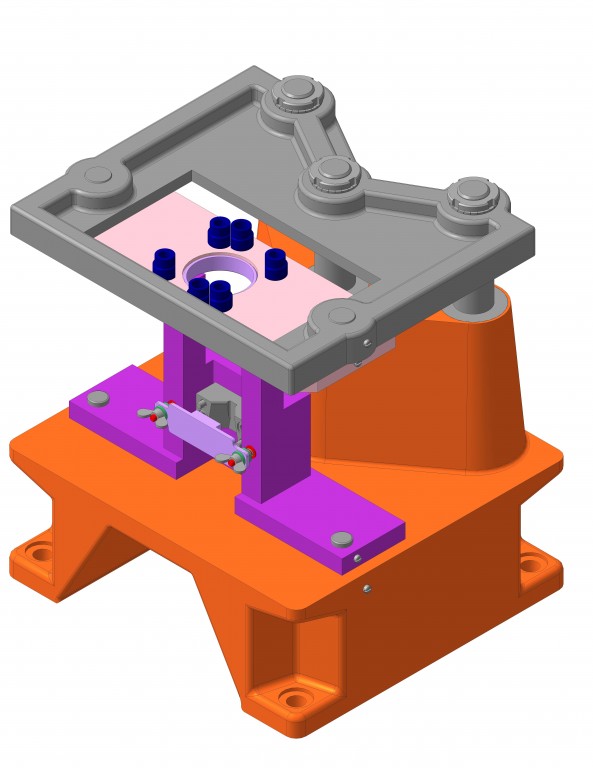

Кондуктор скальчатый консольный с пневматическим зажимом по ГОСТ 16889-71. Кондуктор позволяет создать усилие на штоке равное Pисх=2000 Н, при давлении в сети ρ=4атм.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Режущий, станочный инструмент -
- Кондуктор скальчатый
Кондуктор скальчатый
0
184
2664
2
0
80
Сообщить о проблеме
Автор
Yan
Дата
12.12.2015
Язык
Русский
Состав
Файл сборки (*.a3d), входящая деталировка (*.m3d), спецификация (*.spw)
Софт
КОМПАС-3D v15.2
Как открыть?
Отзывов пока нет
Содержимое архива
-
01_Корпус.m3d
-
02_Втулка.m3d
-
11_Наладка сменная.m3d
-
03_Плита.m3d
-
06_Поршень.m3d
-
08_Втулка.m3d
-
18_Крышка цилиндра.m3d
-
12_Планка запорная.m3d
-
05_Втулка поршня.m3d
-
04_Наладка сменная.m3d
-
Кондуктор скальчатый.a3d
-
07_Шток.m3d
-
Кондуктор скальчатый.spw
-
09_Скалка.m3d
-
13_Винт специальный.m3d
-
19_Прокладка.m3d
-
10_Втулка.m3d
-
16_Втулка.m3d
-
17_Втулка.m3d
-
15_Пружина растяжения.m3d
-
14_Втулка скольжения.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
