Конструирование резца сборного с СМП

Тюменский Индустриальный Университет
Кафедра Станки и инструменты
Курсовой проект по дисциплине "Проектирование инструментов"

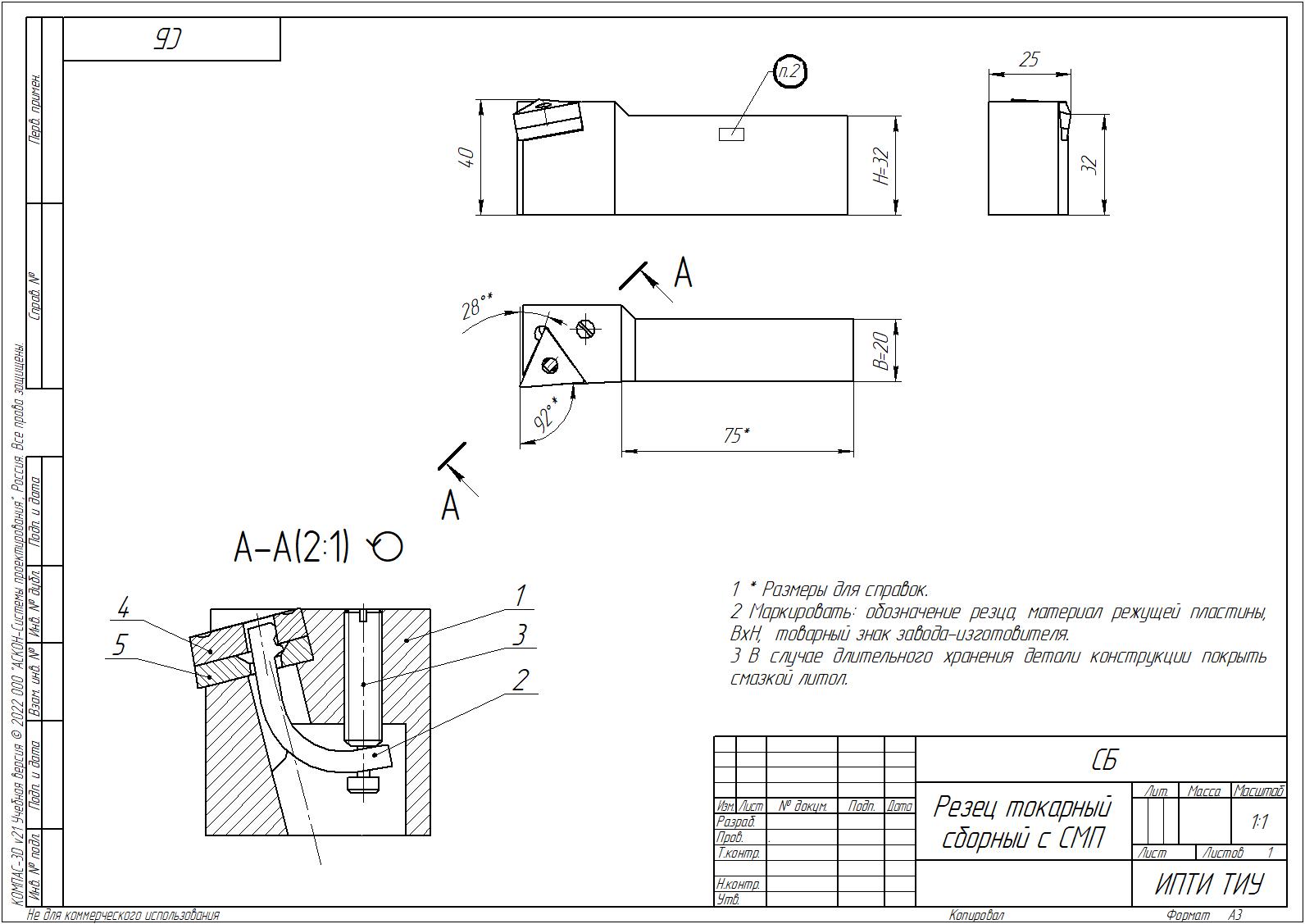

На тему: Резец токарный сборный с СМП
Тюмень 2022

Задание на проект сборного резца с СМП включает в себя:
• Вид операции – обтачивание;
• Тип резца – токарный проходной;
• Главный угол в плане φ = 92°;
• Направление подачи S – правый;
• Обрабатываемый материал – 1Х12Н2ВМФ;
• Вид обработки – чистовая;
• Высота центрирования – 32 мм.

Содержание
1 Резец токарный сборный с СМП 3
1.1 Задание 3
1.2 Анализ аналогов и обоснование выбора механизма закрепления СМП 3
1.3 Расчет геометрических параметров 5
1.3.1 Определение числа граней пластины и выбор СМП 5
1.3.2 Определение положения пластины в пространстве 5
1.4 Силовой расчет сборного резца 6
1.4.1 Расчет сил резания 7
1.4.2 Проверочный расчет корпуса на прочность 9
1.4.3 Проверочный расчет корпуса на жесткость 9
Список использованной литературы 10
Приложение А 11
Приложение Б 14
Приложение В 17
