КОМПАС 3D 18

Режущий инструмент и инструментальное обеспечение автоматизированного производства

БНТУ, Металлорежущие станки и инструменты, Режущий инструмент и инструментальное обеспечение автоматизированного производства, Разработка инструментальной наладки для детали, 2014

Данный курсовой проект по дисциплине “Режущий инструмент и инструмен-тальное обеспечение автоматизированного производства” включает в себя разделы по разработке инструментальной наладки, расчету и конструированию дискового долбяка, сборного резца с СМП и сборного сверла с СМП.
Разработка инструментальной наладки для детали (см. рис. 1.1). Материал детали сталь. Для этого необходимо разработать маршрутную технологию, выбрать режущие и вспомогательные инструменты, рассчитать режимы резания, описать настройку инструмента вне станка и вычертить инструментальную наладку.
Графическая часть проекта состоит из рабочего чертежа дискового долбяка, сборного резца с СМП, сборного сверла с СМП, а так же из рабочего чертежа инструментальной наладки.

Состав: Долбяк, Проходной резец с МНП, Сверло с МНП Язык документа

Софт: КОМПАС-3D 15

Сайт: www

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Режущий инструмент и инструментальное обеспечение автоматизированного производства

Просмотр файлов
Сверло_Спец.cdw

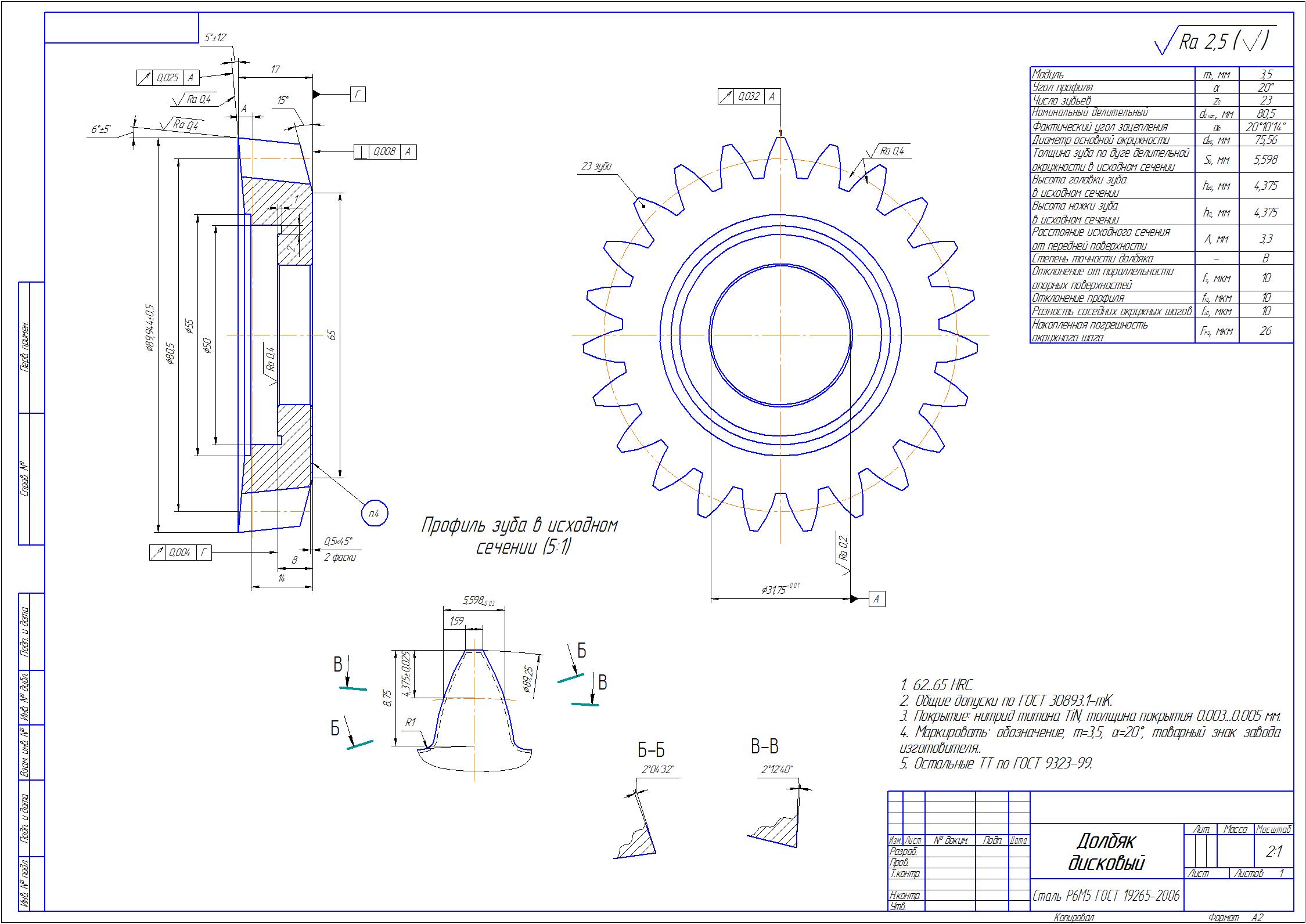

Долбяк.cdw
Наладка токарная.bak
Наладка токарная.cdw
Проходной резец с МНП.bak
Проходной резец с МНП.cdw
Проходной резец с МНП_Спец.cdw
Сверло МНП.bak
Сверло МНП.cdw
Записка.docx
