Корпус задней бабки под конус Морзе №1

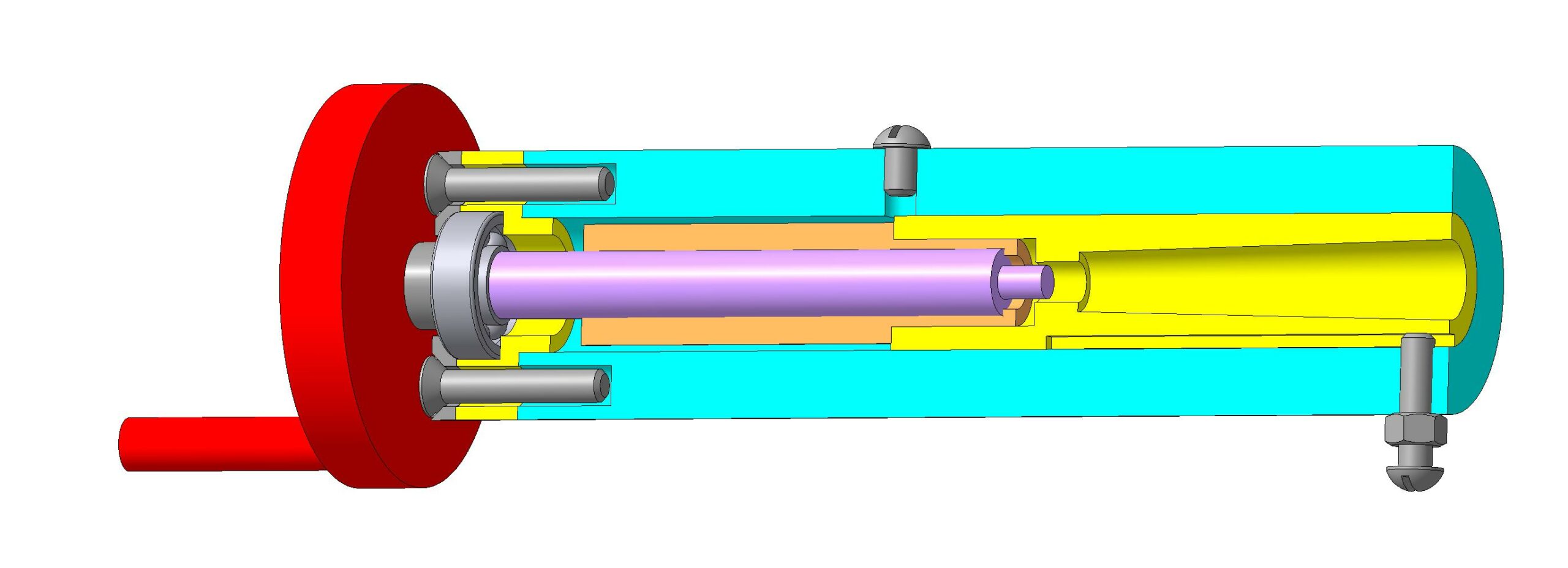

Самодельный корпус задней бабки под конус Морзе №1 в сборе с пинолью, винтом, подшипником, маховичком. Этот узел был изготовлен для изготовления самодельной задней бабки к токарно-винторезному станку ТВ-16.

Состав: 3D Сборка

Софт: КОМПАС-3D 13 SP2

Файлы:
Корпус_задней_бабки/
Корпус_задней_бабки/Винт.m3d
Корпус_задней_бабки/Шайба.m3d
Корпус_задней_бабки/Кольцо.m3d
Корпус_задней_бабки/Сборка_пиноль.a3d
Корпус_задней_бабки/Маховичок.m3d
Корпус_задней_бабки/Корпус.m3d
Корпус_задней_бабки/Пиноль_конус.m3d
Корпус_задней_бабки/Кришка.m3d
Корпус_задней_бабки/Пиноль_доп.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

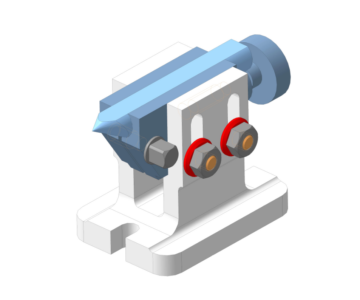

3D бабка задняя центровая с конусом
Рейтинг: 60
Софт: Компас v14, a3d, m3d
Состав: 3D Сборка
0
5
356
5053
3D бабка задняя центровая с конусом
Оправка переходная с конуса Морзе 3 на укороченный конус Морзе B12
Рейтинг: 40
Софт: SolidWorks 2008
Состав: 3D модель, чертеж
0
2
0
290
Оправка переходная с конуса Морзе 3 на укороченный конус Морзе B12

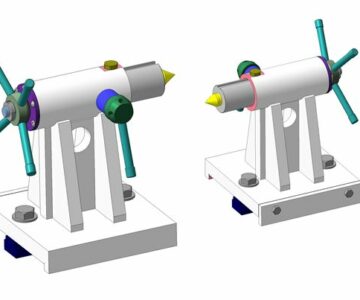

Задняя бабка с регулируемой высотой корпуса
