приспособление устанавливается в резце держатель, в патрон устанавливается шаблон диаметром равным внутреннему диаметру спирали, ролики подводится в плотную к шаблону, труба закрепляется на шаблон и заправляется в ролик включается подача для нарезки резьбы равной шагу спирали
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Режущий, станочный инструмент -
- модель станочного приспособления для навивки спирали из трубы квадратного сечения3D

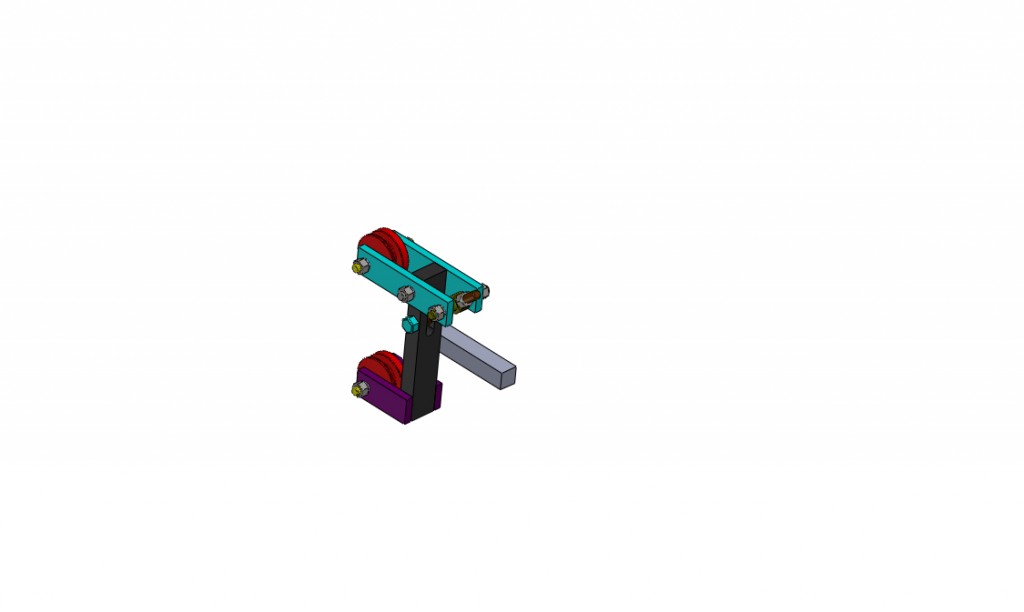

модель станочного приспособления для навивки спирали из трубы квадратного сечения3D
