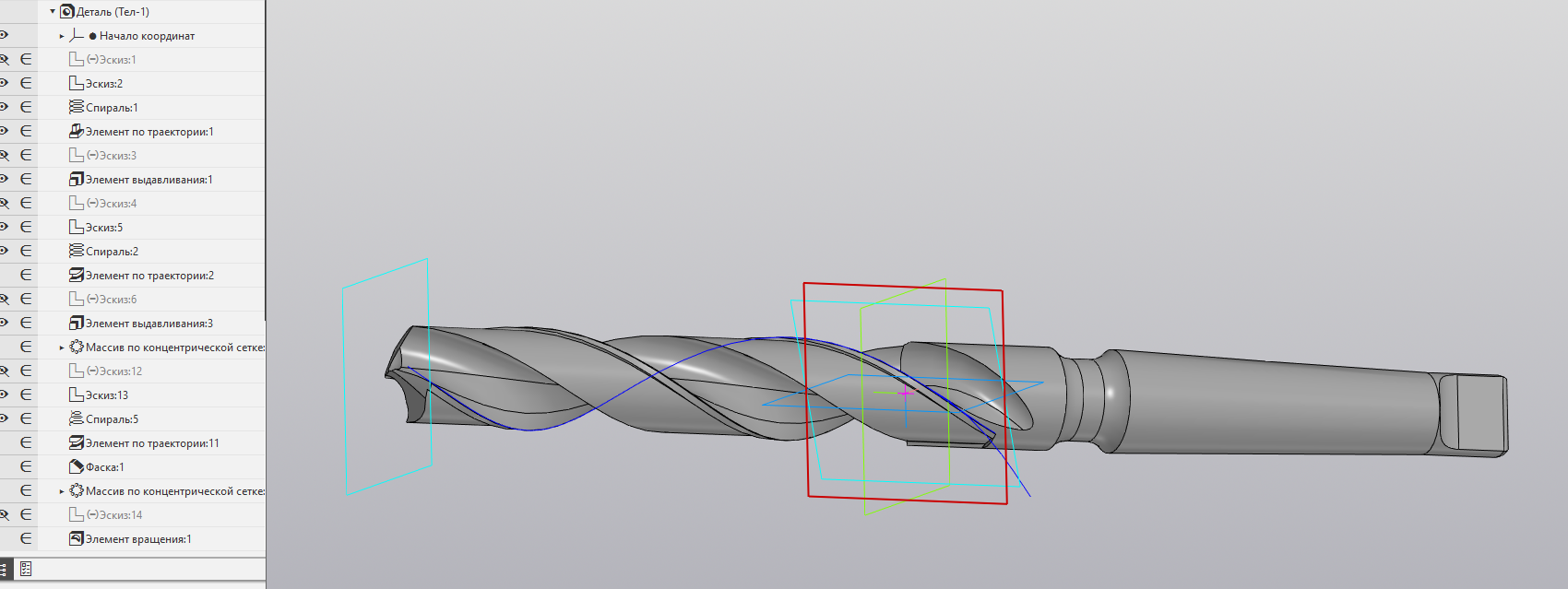

Сверло Ф24; ГОСТ 10903-77; Основные размеры: L = 271 мм; l = 160 мм.;
Форма заточки – ДП (двойная с подточкой поперечной кромки).
ω = 30° – угол наклона винтовой канавки;
2KAPR = 118° – двойной угол в плане;
ψ = 40-60° – угол наклона поперечной кромки;
α = 11° – задний угол.
модель создана в некоммерческой версии КОМПАС
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Режущий, станочный инструмент -
- Модель сверла Ф24 спирального с коничеким хвостовиком
Модель сверла Ф24 спирального с коничеким хвостовиком
0
3
738
29
2
20
Содержимое архива
-
СВЕРЛО — копия.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
2
Чтобы оставить комментарий, необходимо войти
В презентации файла указан "Софт: КОМПАС-3D 19.1"
После скачивания выясняется, что модель создана в НЕкоммерческой версии, и чтение нормальным рабочим ПО невозможно.
Просьба по возможности пересохранить файл и указывать софт более точно.
Здравствуйте, отправили Вам на почту файл, который откроется
