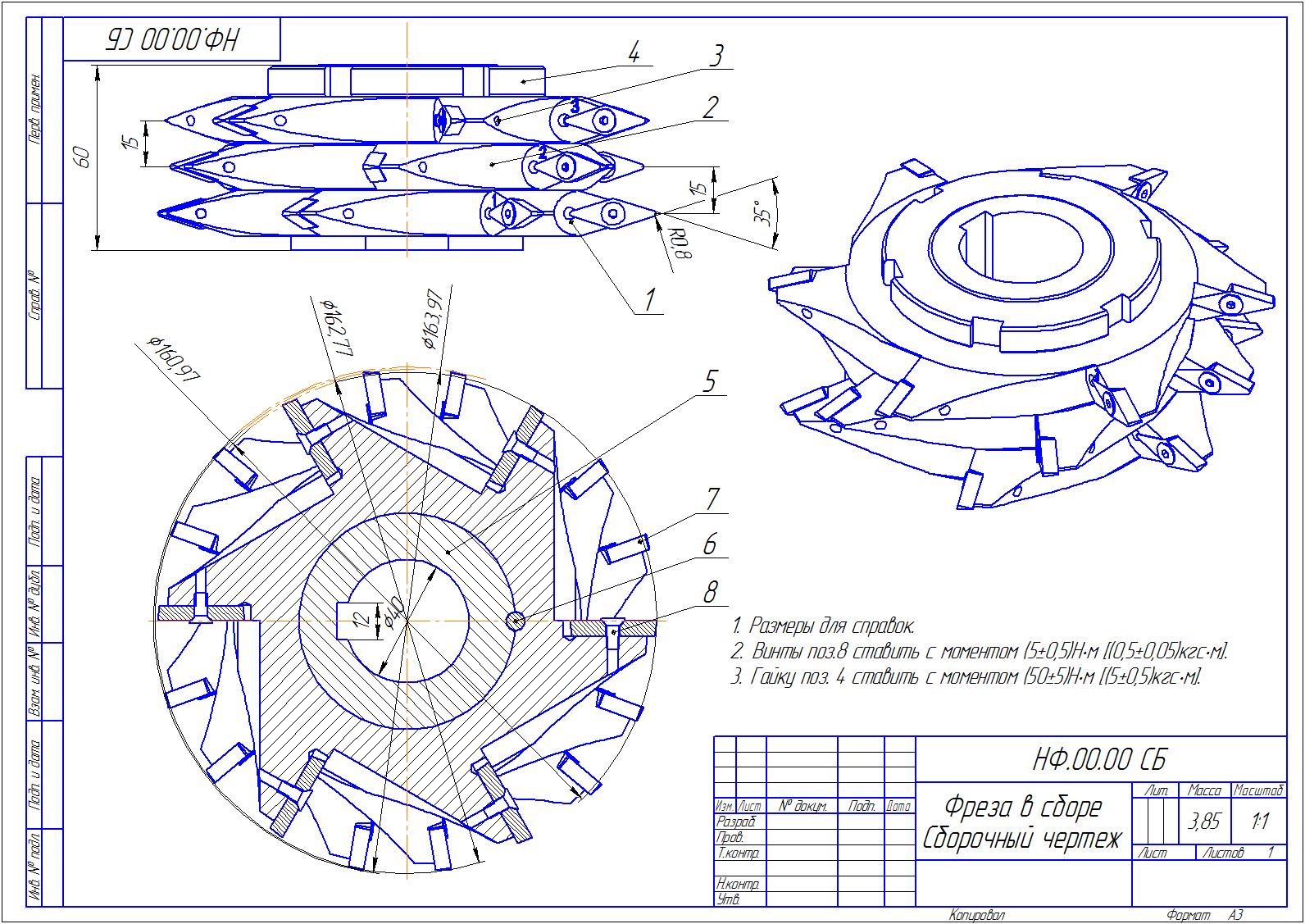

Наборная фреза со сменными пластинами для нарезания зубчатых реек

Фреза для нарезания зубчатых реек на горизонтально-фрезерном станке. Фреза разделена на три части для удешевления стоимости изготовления. Разный диаметр дисков фрезы позволяет равномерно распределить нагрузку резания на сменные пластины.

Состав: Сборочный чертеж (СБ), Деталировка(фреза, гайка, втулка), Спецификация.

Софт: КОМПАС-3D 14

Файлы:
НФ.00.01 Фреза.cdw
НФ.00.00 СП Фреза в боре.cdw
НФ.00.04 Гайка.cdw
НФ.00.05 Втулка опорная.cdw
НФ.00.00 СБ Фреза в боре.cdw
НФ.00.02 Фреза.cdw
НФ.00.03 Фреза.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
