Патроны универсальные быстросменные для закрепления протяжек

Патроны универсальные быстросменные для закрепления протяжек.

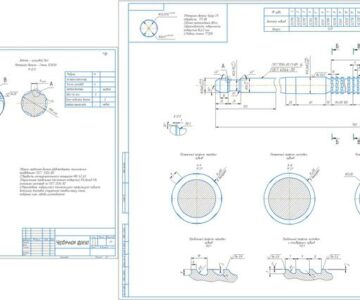

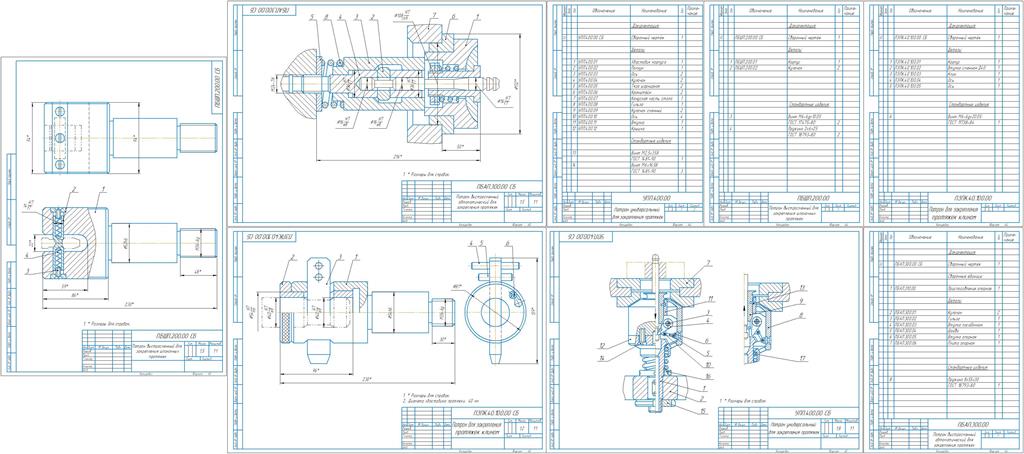

Данная серия представлена такими патронами:

1. Патрон для закрепления протяжек клином. Патрон представляет собой корпус, в который вставляют сменную втулку. Протяжку вставляют вручную хвостовиком в отверстие втулки и закрепляют клином. Форма и размеры отверстия втулки зависят от формы и размеров хвостовика протяжки.

2. Патрон быстросменный для закрепления шпоночных протяжек. Он представляет собой корпус, в окнах которого находятся кулачки, поджимаемые один к другому пружиной. После установки заготовки хвостовик протяжки вставляют в направляющий паз приспособления (адаптера). При продвижении протяжки вследствие скосов ее передней части кулачки отжимаются, и рабочий может свободно перемещать ее во внутреннюю полость патрона. Как только уступы передней замковой части пройдут за пределы кулачков, последние под действием пружин войдут в углубления хвостовика, и протяжка зажмется. Это позволит переместить протяжку при включении рабочего хода каретки протяжного станка. После выполнения рабочего хода протяжку освобождают, перемещают вверх и выводят из контакта с кулачками переднюю замковую часть протяжки. При протягивании шпоночного паза за несколько проходов одной протяжкой не требуется вертикального перемещения суппорта каретки протяжного станка. Патрон этой конструкции можно использовать для закрепления протяжек с различными размерами замковой части. Это очень важно в условиях мелкосерийного производства, когда на протяжном станке выполняют операции протягивания нескольких заготовок различными протяжками.

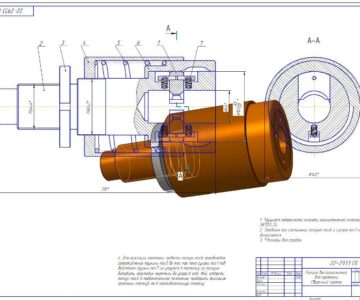

3. Патрон быстросменный автоматический для закрепления протяжек. В патроне хвостовик протяжки захватывается кулачками, которые сходятся под действием гильзы и удерживаются пружиной. В конце обратного хода каретки станка гильза упирается в торец опорного приспособления (или другой неподвижный упор) и смещается, вследствие чего кулачки раздвигаются.

4. Патрон универсальный для закрепления протяжек. Универсальный патрон для закрепления протяжек имеет рычажно-кулачковый зажим для закрепления протяжек диаметром 16...32 мм на вертикально-протяжных станках. Хвостовик корпуса с помощью шпонки и гайки закреплен в ползуне станка. В пазах корпуса на осях шарнирно закреплены кулачки, соединенные шарнирными тягами с кронштейнами. В крайнем верхнем положении конусная часть стола, преодолевая усилие пружины, нажимает на гильзу, а тяга разводит кулачки. При движении ползуна вниз пружина разжимается, и действуя на гильзу и тягу, зажимает хвостовик кулачками. Для центрирования протяжки в патроне служат сменные кулачки, которые крепят винтом.
