Расчёт и проектирование режущего инструмента "Круглая протяжка и червячная фреза"

КНИТУ-КАИ им. А.Н.Туполева
Кафедра «Технологии машиностроительных производств»
Курсовая работа по дисциплине "Режущий инструмент"

На тему Расчёт и проектирование режущего инструмента "Круглая протяжка и червячная фреза"

Исходные данные
1. Протягиваемая заготовка: материал – сталь 30Х; твердость при протягивании HB 187; отверстие под протягивание обработано сверлом, диаметр отверстия до протягивания – ; диаметр отверстия после протягивания – ; параметр шероховатости поверхности Ra 1,6; длина протягивания .
2. Станок: горизонтально-протяжной, модель 7А520; тяговая сила станка , максимальная длина хода штока ; протяжка закрепляется в автоматическом сменном патроне.
3. Характер производства – массовый.
4. Длина протяжки, допустимая возможностями инструментального цеха и заточного отделения, не более 1500мм.
5. Конструктивные особенности протяжки: наличие заднего хвостовика и выглаживающих зубьев.

Содержание:
Введение
1. Проектирование круглой протяжки
1.1 Протягивание. Виды протяжек и их назначение
1.2 Расчет круглой протяжки
2. Расчет и конструирование червячной фрезы
2.1. Общие сведения
2.2. Расчет червячной фрезы для обработки шлицевых валиков
2.3 Графический метод построения профиля фрезы
2.4. Расчет режима резания при фрезеровании
Заключение
Список литературы

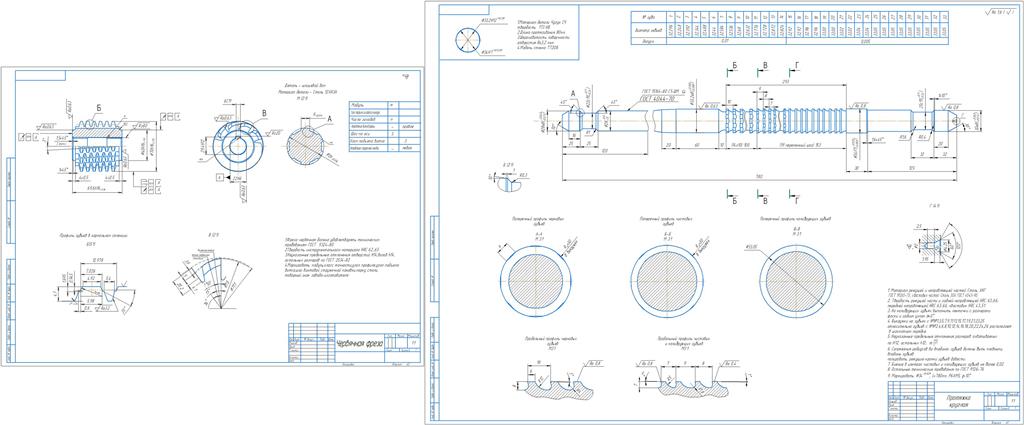

Состав: Круглая протяжка, Червячная фреза, ПЗ Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Расчёт и проектирование режущего инструмента "Круглая протяжка и червячная фреза"

Проектирование РИ - Круглая протяжка и червячная фреза\Thumbs.db
Проектирование РИ - Круглая протяжка и червячная фреза\Протяжка круглая.cdw
Проектирование РИ - Круглая протяжка и червячная фреза\Содержание.docx
Проектирование РИ - Круглая протяжка и червячная фреза\Червячная фреза.cdw
Проектирование РИ - Круглая протяжка и червячная фреза
