КОМПАС 3D 18

Проектирование режущих инструментов: фасонного резца, круглой протяжки и червячной фрезы

Трехгорный технологический институт НИЯУ МИФИ
Кафедра ТМ
Курсовой проект по дисциплине "Режущий инструмент"
На тему: "Проектирование режущих инструментов: фасонного резца, круглой протяжки и червячной фрезы"
Трехгорный 2017

Исходные данные к работе:
– круглый фасонный резец вариант 9
– круглая протяжка вариант 73
– червячная фреза вариант 9
Введение
1 Расчет и проектирование фасонного круглого резца
1.1 Определение координат точек профиля детали
1.2 Определение координат точек профиля детали в порядке их расположения относительно базового торца
1.3 Вспомогательные величины
1.4 Габаритные и присоединительные размеры резца
2 Расчет и проектирование круглой протяжки
3 Расчет червячной фрезы
3.1 Исходные данные
3.2 Расчет параметров исходного производящего червяка фрезы
3.3 Расчет параметров профиля зуба фрезы
3.4 Расчет параметров режущей части
Заключение
Библиографический список

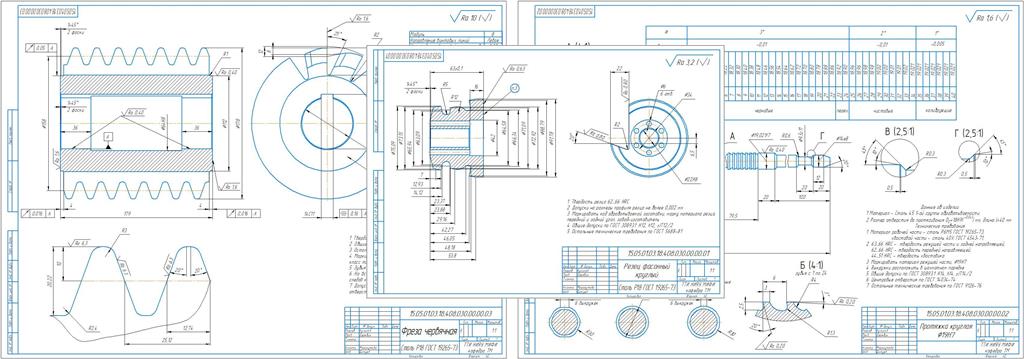

Состав: чертеж круглого фасонного резца (формат А3 – 1 лист); чертеж круглой протяжки (формат А2 – 1 лист); чертеж червячной (формат А2 – 1 лист), аннотация, ПЗ. Язык документа

Софт: КОМПАС-3D v16

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Проектирование режущих инструментов: фасонного резца, круглой протяжки и червячной фрезы

ПЗ_РежущийИнструмент.docx
Протяжка.cdw
ТитулРИ.docx
Фасонный резец.cdw
Фреза червячная.cdw
АннотацияРежущийИнструмент.docx
