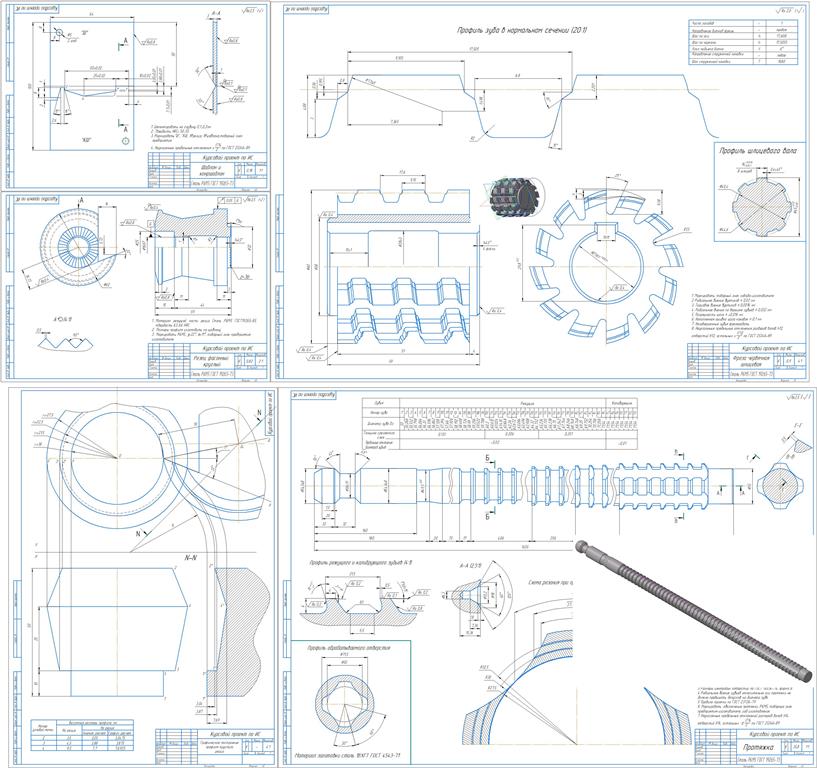

Проектирование специального инструмента - фасонного резца, протяжки и червячной фрезы

Брестский государственный технический университет
Кафедра технологии машиностроения
Курсовой проект по дисциплине "Режущий инструмент"
На тему "Проектирование специального инструмента"
Брест 2016

1.Проектирование и расчёт фасонного резца
Исходные данные: рисунок 1.35, вариант 8.
Тип резца - круглый. Марка материала прутка - медь М2.

2.Проектирование и расчёт фасонной протяжки
Исходные данные: рисунок 2.10, вариант 8.
Размеры обрабатываемого отверстия:
d =55 мм, D =71,5 мм,  =0,05 мм, lд =75 мм, B =8 мм,  =0,07 мм,
Материал заготовки: сталь 18ХГТ, , HB 217.

3. Проектирование и расчёт червячной фрезы с прямобочным шлицем.
Исходные данные
Вариант 6, исполнение вала 3, инструмент предварительный,
zdD = 84246, где z – число шлицев, d – внутренний, D – наружный диаметры (мм) , шириной b = 8 мм.
Обозначение вала d – 84246a11 8e8

Содержание
Введение…………………………………………………………………………
1.Проектирование и расчет круглого фасонного резца……………
2.Проектирование и расчет фасонной протяжки…………………………….
3.Проектирование и расчет червячной фрезы………………………………..
Заключение………………………………………………………………………
Литература……………………………………………………………………….
