Проектирование специального инструмента - резца, фрезы, протяжки

Брестский государственный технический университет
Кафедра технологии машиностроения
Курсовой проект по дисциплине "Режущий инструмент"
На тему "Проектирование специального инструмента"
Брест 2010

Исходные данные: профиль детали, отверстия, шлицевого соединения.
При выполнении курсового проекта было выполнено проектирование фасон-ных металлорежущих инструментов, таких как фасонный резец, фасонная протяжка и червячная шлицевая фреза.
При проектировании резца был произведён расчёт габаритных и конструктивных размеров профиля резца, а так же графическое профилирова-ние резца.
При проектировании протяжки был произведён расчёт конструктивных элементов протяжки, проверка прочности на разрыв по шейке хвостовика и проверка протяжки по тяговой силе протяжного станка.
При проектировании фрезы был произведён расчёт конструктивных элементов, геометрии и габаритных размеров фрезы.

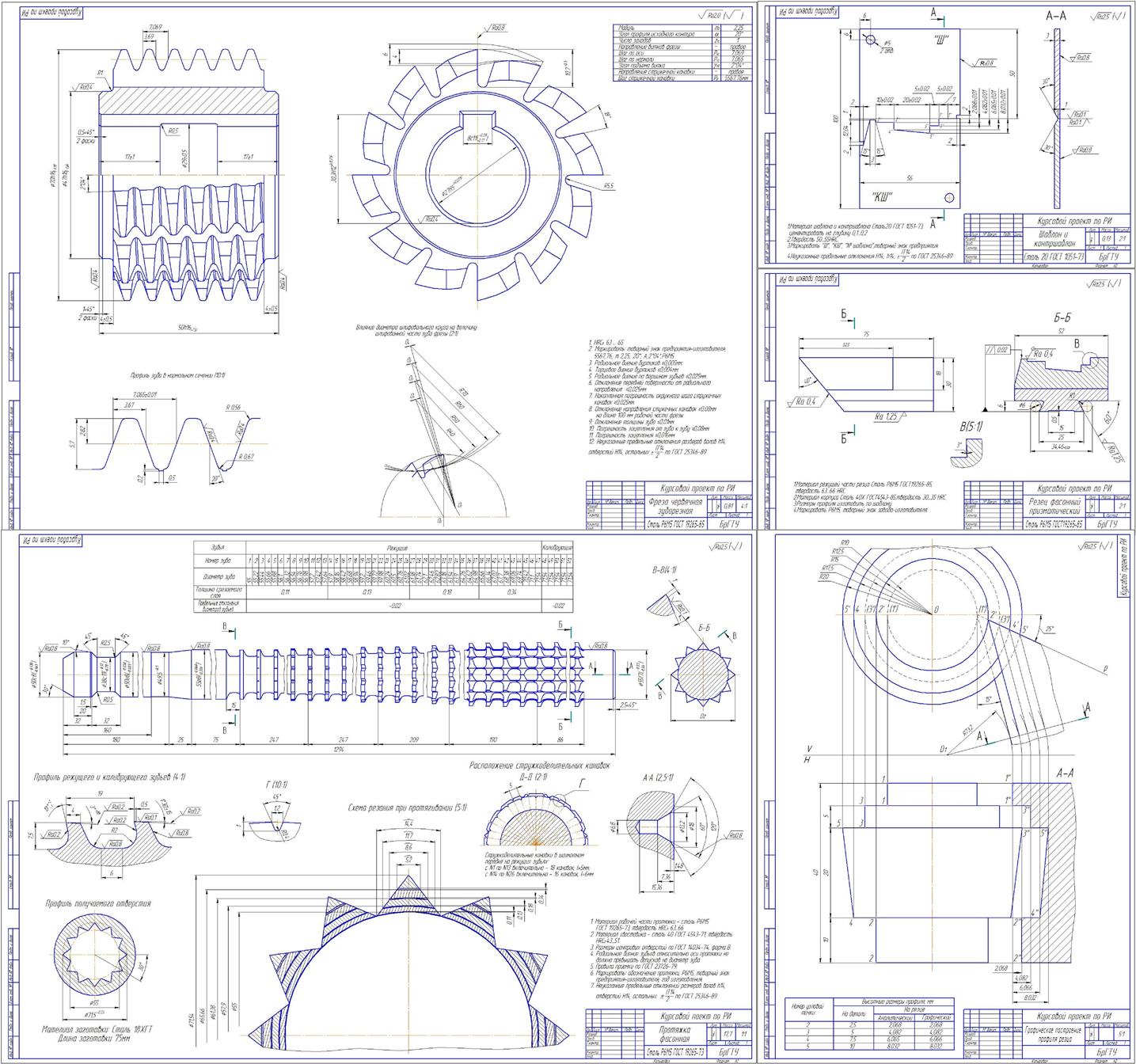

Графическая часть содержит профиль резца, резец , шаблон и контршаблон, протяжку, фрезу.
Содержание

Введение
1 Проектирование и расчёт фасонного резца
2 Проектирование и расчёт фасонной протяжки
3 Проектирование и расчёт червячной фрезы с прямобочным шлицем
Заключение
Литература
