"Проектирование специального инструмента" - фасонного резца и червячной фрезы

Брестский государственный технический университет
Кафедра технологии машиностроения
Курсовой проект по дисциплине "Режущий инструмент"
На тему "Проектирование специального инструмента"
Брст 2016

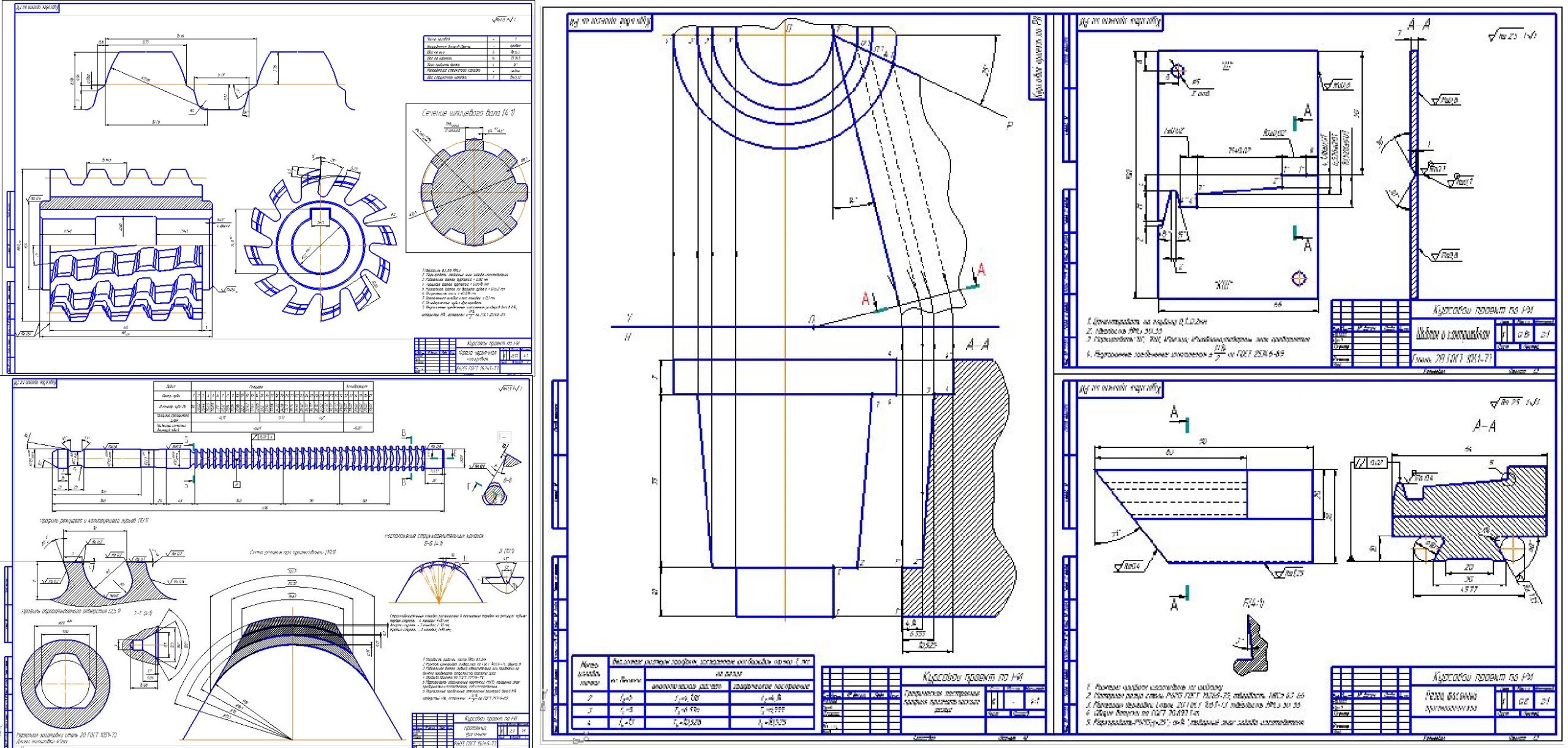

Проектирование и расчет фасонного резца
Исходные данные: рисунок 1.63, вариант 4.
Марка материала прутка – Сталь 20, GВ=500 МПа, тип – призматический.

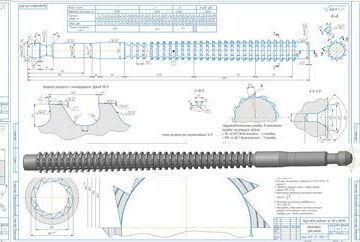

Проектирование и расчёт фасонной протяжки
Исходные данные: рисунок 2.5, вариант 3.
Размеры обрабатываемого отверстия:
d =30 мм, D =39 мм,  =0,04 мм, lд =45 мм, B =5 мм,  =0,07 мм,
Материал заготовки: сталь 20, , HB 156.
Проектирование и расчет червячной фрезы для обработки прямобочных шлицев
Исходные данные: вариант 23, исполнение вала 2, вид обработки - промежуточный, z = 8 мм, d = 36 мм, D = 42 мм, b = 7 мм, d1min = 33,5мм, amin = 1,02 мм, fном = 0,4+0,2 мм, rmax = 0,3 мм.
Обозначение вала: D – 83642Н8/d87D9/h8.
