Проектирование специального инструмента (Исходные данные: Рисунок 57, вариант 2)

Брестский государственный технический университет
Кафедра технологии машиностроения
Курсовой проект по дисциплине "Режущий инструмент"
На тему "Проектирование специального инструмента"
Брест 2016

1.Проектирование и расчёт фасонного резца.
Исходные данные: Рисунок 57, вариант 2
Марка материала прутка Сталь А30: σв = 600 МПа;
Тип резца – призматический

2.Проектирование и расчёт фасонной протяжки
Исходные данные: рисунок 11, вариант 5.
Минимальный диаметр отверстия под протягивание: d = 40 мм; диаметр отверстия, получаемое после протягивания: D=52мм. Предельное отклонение паза B=6 мм по чертежу детали: ∆=0,05 мм, длина протягиваемого отверстия: lд = 60 мм; δ = 0,07 мм.
Материал заготовки: Сталь 45: σ = 589 МПа; HB = 207

3. Проектирование и расчёт червячной фрезы.
Исходные данные: Вариант 11
z d D
b,мм d1min, мм аmin,мм fном, мм fоткл, мм rmax, мм
10х72х78 12 69,6 5,45 0,5 +0,3 0,5
Исполнение шлицевого вала – Б.
Инструмент – промежуточный.
Базирование происходит по внешнему диаметру.
Обозначение вала – d–10x72x78d8x12e8

Содержание
Введение…………………………………………………………………………
1.Проектирование и расчет круглого фасонного резца……………
2.Проектирование и расчет фасонной протяжки…………………………….
3.Проектирование и расчет червячной фрезы………………………………..
Заключение………………………………………………………………………
Литература……………………………………………………………………….

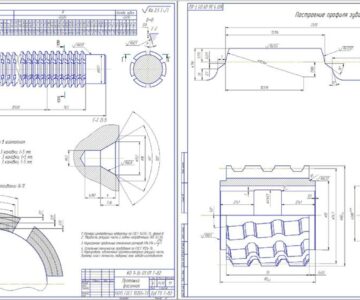

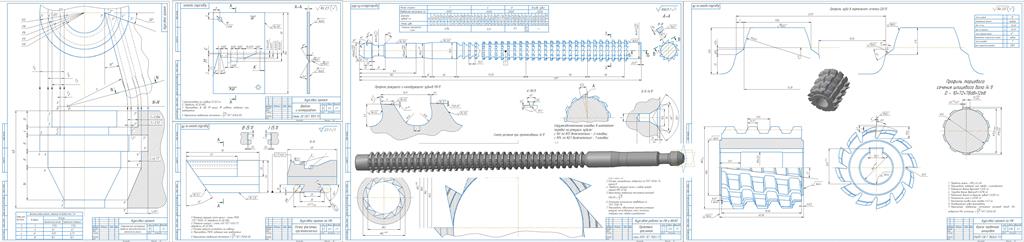

Состав: резец(пз и чертеж), протяжка(пз и чертеж), фреза(пз и чертеж), чертеж шаблона и контршаблона. Язык документа

Софт: КОМПАС-3D 16

Файлы:
Резец/
Резец/Шаблон.cdw
Резец/Резец на печать.docx
Резец/Резец.cdw
Резец/Профиль резца.cdw
Заключение.doc
Введение.doc
Протяжка/
Протяжка/Протяжка 2d.cdw
Протяжка/Протяжка 3d.m3d
Протяжка/Протяжка.docx
Фреза/
Фреза/Фреза 3d.m3d
Фреза/Фреза 2d.cdw
Фреза/Фреза.docx
содержание.doc
приложение.doc
