Подставка-ящик для инструмента фрезерного станка

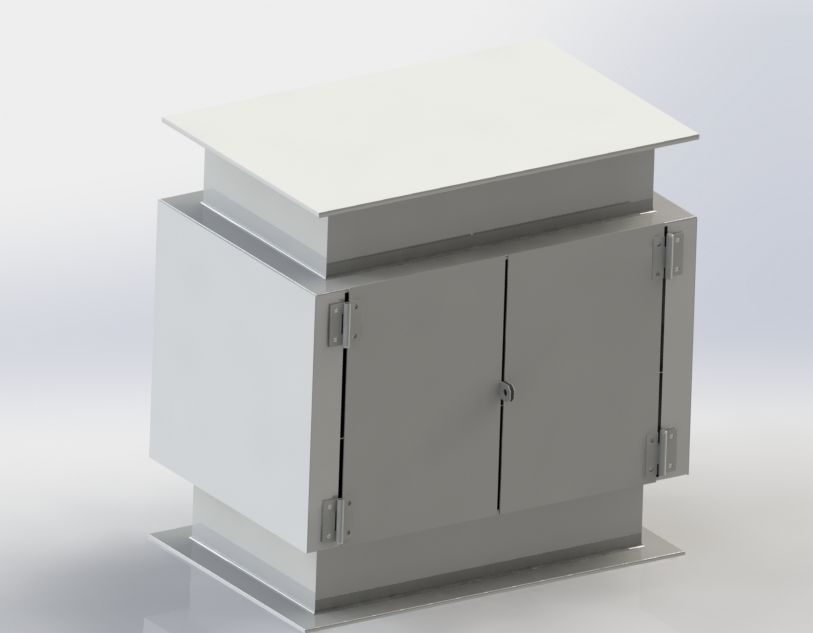

3D модель подставки под небольшой фрезерный станок, используется для поднятия станка на необходимый уровень удобный для фрезеровщика. А также используется как ящик для хранения инструмента и оснастки. Габариты ШхГхВ - 1000х650х1000 мм, размер ящика для инструмента - 840х650х600. Конструкция выполнена из швеллера и листового металла. Вес - 228 кг.

Состав: 3D Сборка и все детали

Софт: SolidWorks 2014

Сайт: www

Файлы:
боковая обшивка.SLDPRT
Винт ГОСТ 17475-80.sldprt
ухо для замка.SLDPRT
подставка.SLDASM
Навес новый.SLDASM
Стержень для навеса.SLDPRT
швелер 200.SLDPRT
крышка стойки.SLDPRT
платик петли.SLDPRT
полка.SLDPRT
Петля первая.SLDPRT
створка двери.SLDPRT
уголок 40х40х5 ГОСТ8509-93.SLDPRT
Петля вторая.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
