Приспосбление для сверловки 10 отв. d=7 мм в детали типа колодка.

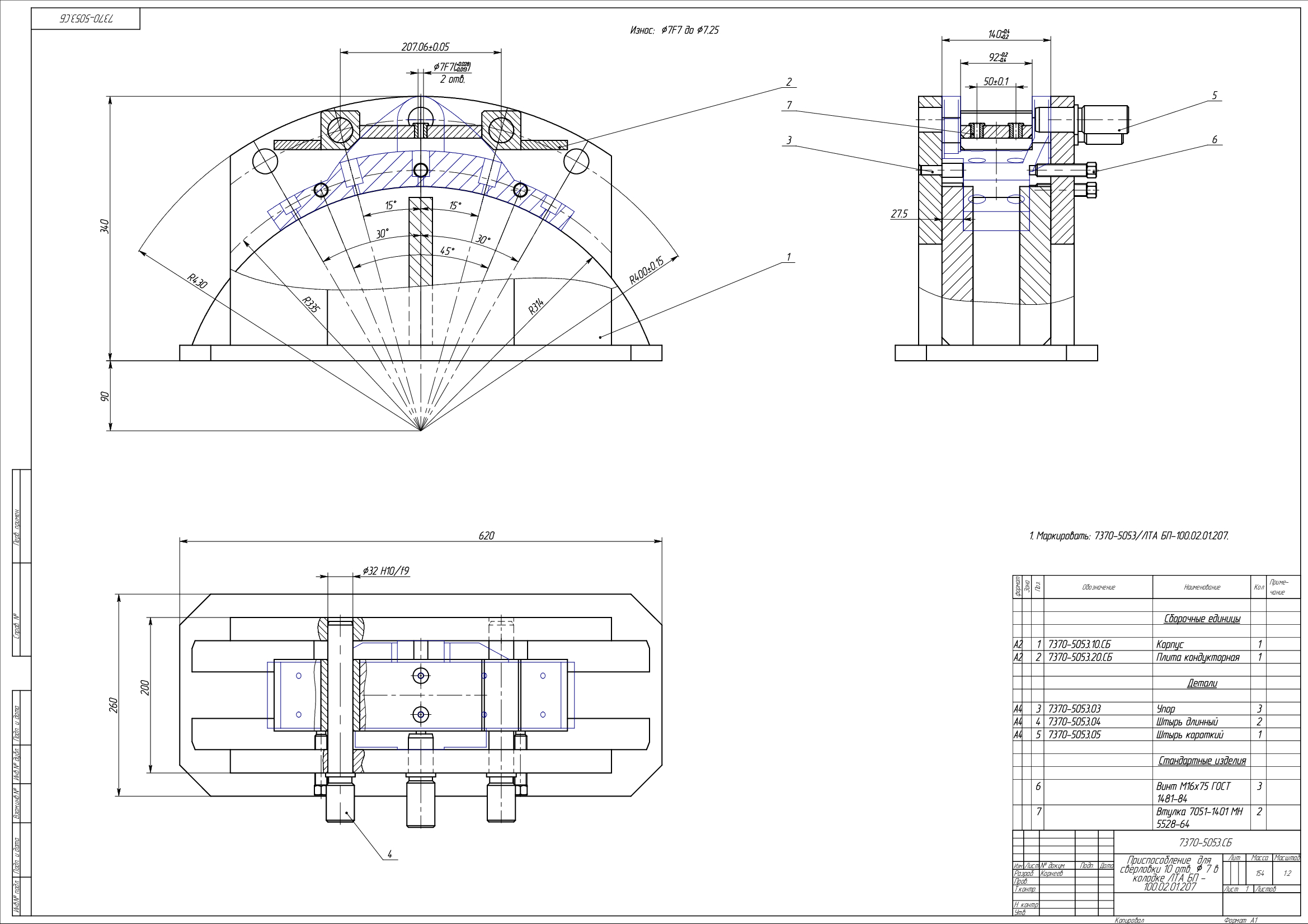

Приспособление предназначено для сверловки 10 отв. d=7 мм в в корпусе тормозной колодки. После сверловки пары отверстий Колодка разворачивается по радиусной поверхности на нужный угол и фиксируется штырем поз.4. Приспособление устанавливается и закрепляется на столе радиально-сверлильного станка.

Состав: Сборочный чертеж (СБ), Деталировка

Софт: T-FLEX CAD 10

Файлы:

Каталог
Машиностроение и механика
Станки и инструменты
Режущий, станочный инструмент
Приспосбление для сверловки 10 отв. d=7 мм в детали типа колодка.

7370-5053 Кондуктор для сверления отв. в ЛТА БП-100.02.01.207/7370-5053.03 Упор.grb

7370-5053 Кондуктор для сверления отв. в ЛТА БП-100.02.01.207/7370-5053.04 Штырь спец..grb

7370-5053 Кондуктор для сверления отв. в ЛТА БП-100.02.01.207/7370-5053.05 Штырь короткий.grb

7370-5053 Кондуктор для сверления отв. в ЛТА БП-100.02.01.207/7370-5053.10.01 Сектор.grb

7370-5053 Кондуктор для сверления отв. в ЛТА БП-100.02.01.207/7370-5053.10.02 Стенка.grb

7370-5053 Кондуктор для сверления отв. в ЛТА БП-100.02.01.207/7370-5053.10.СБ Корпус.grb

7370-5053 Кондуктор для сверления отв. в ЛТА БП-100.02.01.207/7370-5053.20.СБ Плита кондукторная.grb

7370-5053 Кондуктор для сверления отв. в ЛТА БП-100.02.01.207/7370-5053.СБ Приспосбление для сверловки 10 отв..grb

7370-5053 Кондуктор для сверления отв. в ЛТА БП-100.02.01.207/Колодка ЛТА БП-100.02.01.207 3d.grb

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Кондуктор для сверловки отверстий d=18 мм в прогонах.

Рейтинг: 50

Софт: T-FLEX CAD 10

Состав: Сборочный чертеж. Деталировка.

Кондуктор для сверловки отверстий d=18 мм в прогонах.

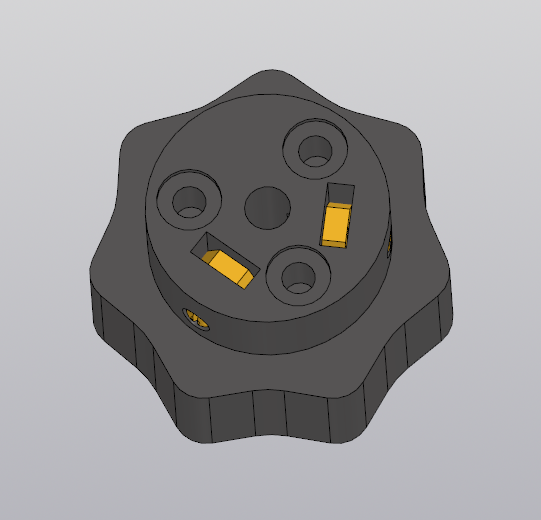

Ручка приборная НЛП4.252.087 D = 32 мм, отв. = 4 мм, без лыски

Рейтинг: 20

Софт: КОМПАС-3D v19

Состав: 3D сборка

Ручка приборная НЛП4.252.087 D = 32 мм, отв. = 4 мм, без лыски

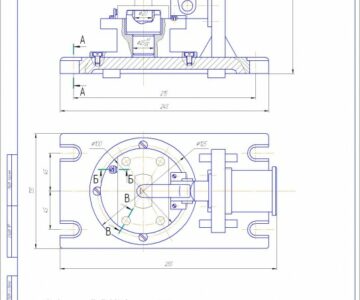

Приспособление станочное для сверления детали типа "Крышка подшипника"
