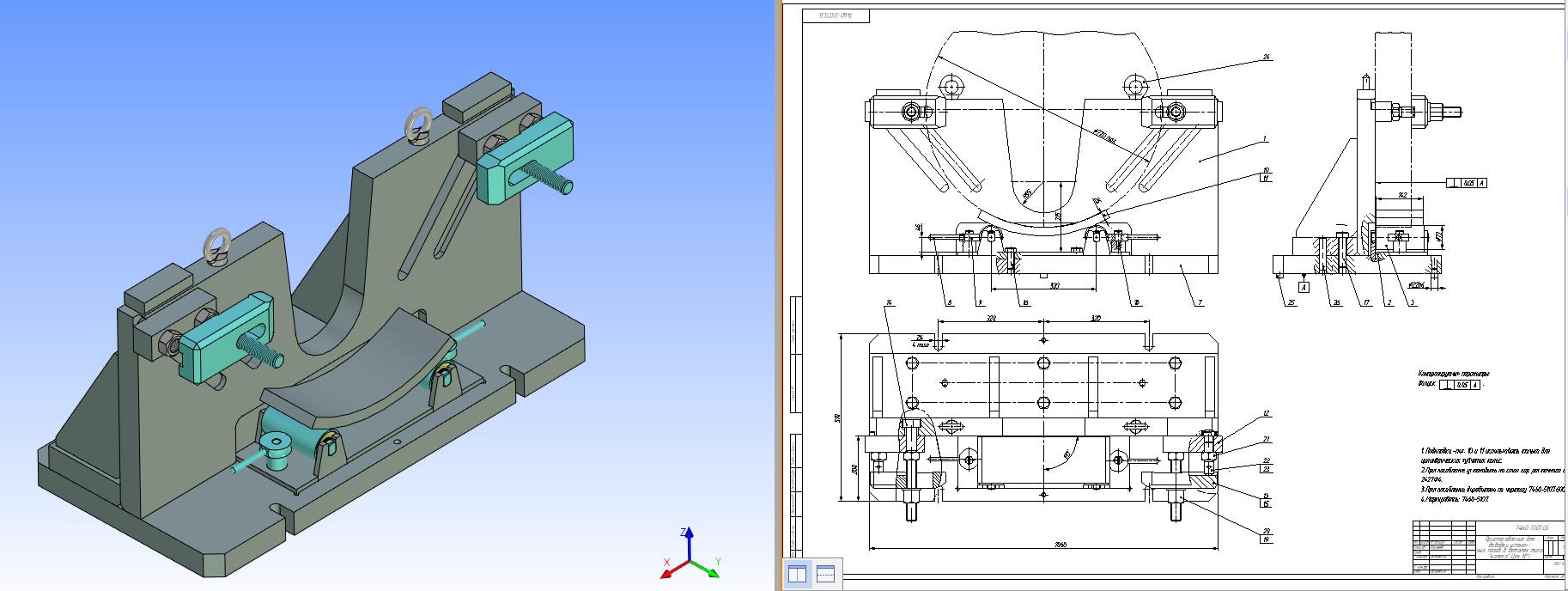

Приспособление для доводки шпоночных пазов в цилиндрических и конических колесах.

Приспособление предназначено для окончательной доводки шпоночных пазов в цилиндрических и конических колесах на горизонтально-расточном станке с ЧПУ. Приспособление устанавливается на стол станка, доводка пазов осуществляется угловой фрезерной головкой, закрепленной в шпиндель станка. Несимметричность шпоночного паза относительно отверстия после доводки -0.07мм.

Состав: Сборочный чертеж. Деталировка. Спецификация.3D Сборка.

Софт: T-FLEX CAD 10

Файлы:
7460-5107 Приспособление для доводки шп. пазов в колесах/7460-5107.004 Основание.grb
7460-5107 Приспособление для доводки шп. пазов в колесах/7460-5107.005 Ручка.grb
7460-5107 Приспособление для доводки шп. пазов в колесах/7460-5107.006 Эксцентрик.grb
7460-5107 Приспособление для доводки шп. пазов в колесах/7460-5107.007 Подкладка.grb
7460-5107 Приспособление для доводки шп. пазов в колесах/7460-5107.008 Подкладка для РКЦ-600.04.001.grb
7460-5107 Приспособление для доводки шп. пазов в колесах/7460-5107.009 Опора симетрия.grb
7460-5107 Приспособление для доводки шп. пазов в колесах/7460-5107.009 Опора.grb
7460-5107 Приспособление для доводки шп. пазов в колесах/7460-5107.010 Прихват.grb
7460-5107 Приспособление для доводки шп. пазов в колесах/7460-5107.011 Болт.grb
7460-5107 Приспособление для доводки шп. пазов в колесах/7460-5107.012 Прихват для коничек.grb
7460-5107 Приспособление для доводки шп. пазов в колесах/7460-5107.100.СБ Угольник.grb
7460-5107 Приспособление для доводки шп. пазов в колесах/7460-5107.200.02 Стойка.grb
7460-5107 Приспособление для доводки шп. пазов в колесах/7460-5107.200.03 Бобышка.grb
7460-5107 Приспособление для доводки шп. пазов в колесах/7460-5107.200.СБ Роликоопора.grb
7460-5107 Приспособление для доводки шп. пазов в колесах/7460-5107.300.01 Корпус.grb
7460-5107 Приспособление для доводки шп. пазов в колесах/7460-5107.300.02 Ось.grb
7460-5107 Приспособление для доводки шп. пазов в колесах/7460-5107.300.03 Крышкка.grb
7460-5107 Приспособление для доводки шп. пазов в колесах/7460-5107.300.СБ Ролик.grb
7460-5107 Приспособление для доводки шп. пазов в колесах/7460-5107.600.001 Подкладка.grb
7460-5107 Приспособление для доводки шп. пазов в колесах/7460-5107.600.100.СБ Угольник доработанный.grb
7460-5107 Приспособление для доводки шп. пазов в колесах/7460-5107.600.СБ Доработка приспособления для колеса РКЦ-600.04.001.grb
7460-5107 Приспособление для доводки шп. пазов в колесах/7460-5107.СБ Приспособление для доводки шп. пазов в зубч. колесах.grb
7460-5107 Приспособление для доводки шп. пазов в колесах/прорисовка для колеса d=720.grb
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
