Приспособление для фрезеровки шпоночных пазов .

219

100

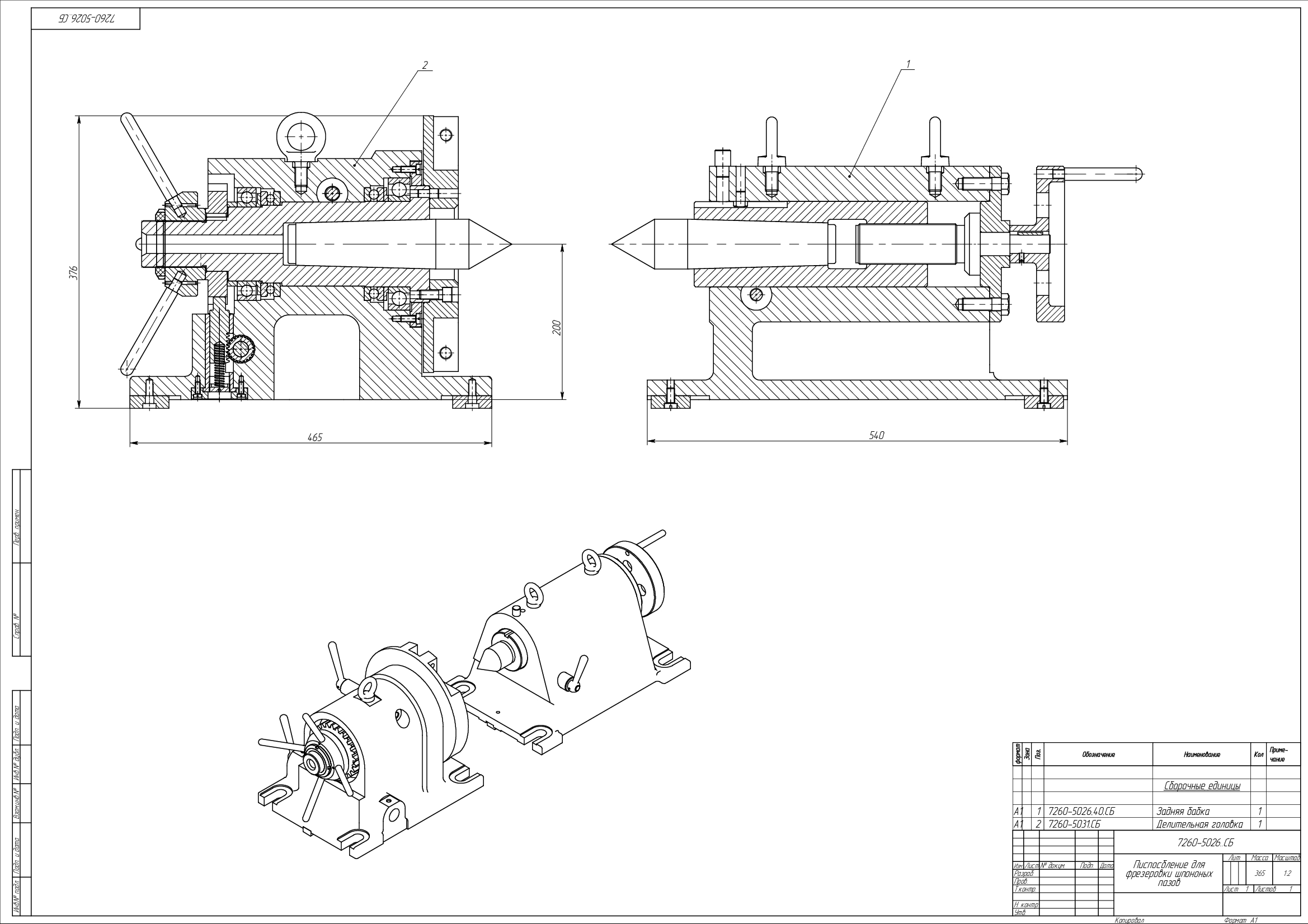

Чертеж Приспособление для фрезеровки шпоночных пазов .

Приспособление предназначено для фрезерования шпоночных пазов под разными углами в деталях типа вал или вал-шестерня. Приспособление состоит из делительной головки -поз.1 и задней бабки -поз.2. Обрабатываемая деталь устанавливается в центра и зажимается винтом задней бабки. Поворот на заданный угол осуществляется делительной головкой. Угол поворота кратен 15 градусам. Приспособление устанавливается на стол вертикально-фрезерного станка.

Приспособление повортное для фрезеровки.

Автор

Анатолий Корнеев

Дата

19.10.2023

Язык

Русский

Состав

Сборочный чертеж. Деталировка. Спецификация.

Софт

T-FLEX CAD 10

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

7260-5026 Приспособление для фрезеровки шп. пазов
- 7260-5026.10.СБ Хомут.grb
- 7260-5026.30.01 Головка.grb
- 7260-5026.30.02 Стержень.grb
- 7260-5026.30.03 Ручка.grb
- 7260-5026.30.04 Кольцо.grb
- 7260-5026.30.СБ Ключ торцовый на квадрат 17.grb
- 7260-5026.40.СБ Задняя бабка
  - 7260-5026.40.01 Корпус.grb
  - 7260-5026.40.02 Пиноль.grb
  - 7260-5026.40.03 Центр.grb
  - 7260-5026.40.04 Винт.grb
  - 7260-5026.40.05 Винт.grb
  - 7260-5026.40.06 Крышка.grb
  - 7260-5026.40.07 Маховик.grb
  - 7260-5026.40.08 Втулки зажимные.grb
  - 7260-5026.40.09 Коксик.grb
  - 7260-5026.40.10 Коксик.grb
  - 7260-5026.40.СБ Задняя бабка.grb
- 7260-5026.СБ Приспособление для фрезеровки шпоночных пазов.grb
- 7260-5031 Делительная головка к присп.7260-5026 для фр-ки шп. пазов
  - 7260-5026.00.06 Центр.grb
  - 7260-5031.001 Гайка.grb
  - 7260-5031.002 Шестерня.grb
  - 7260-5031.003 Втулка.grb
  - 7260-5031.004 Кольцо.grb
  - 7260-5031.005 Корпус.grb
  - 7260-5031.006 Шпиндель.grb
  - 7260-5031.007 Кольцо.grb
  - 7260-5031.008 Крышка.grb
  - 7260-5031.009 Диск.grb
  - 7260-5031.010 Коксик.grb
  - 7260-5031.012 Винт.grb
  - 7260-5031.013 Втулки зажимные.grb
  - 7260-5031.014 Фиксатор.grb
  - 7260-5031.015 Валик.grb
  - 7260-5031.016 Крышка.grb
  - 7260-5031.017 Втулка.grb
  - 7260-5031.СБ Делительная головка.grb
  - Подшипник 119 ГОСТ 8338-67.grb
  - Подшипник 122 ГОСТ 8338-67.grb
  - Подшипник 8122 ГОСТ 6874-75.grb
  - Рукоятка 7061-0073 ГОСТ 8923-69.grb
  - Шестерня 7037-0099.003 ГОСТ 13162-67.grb
