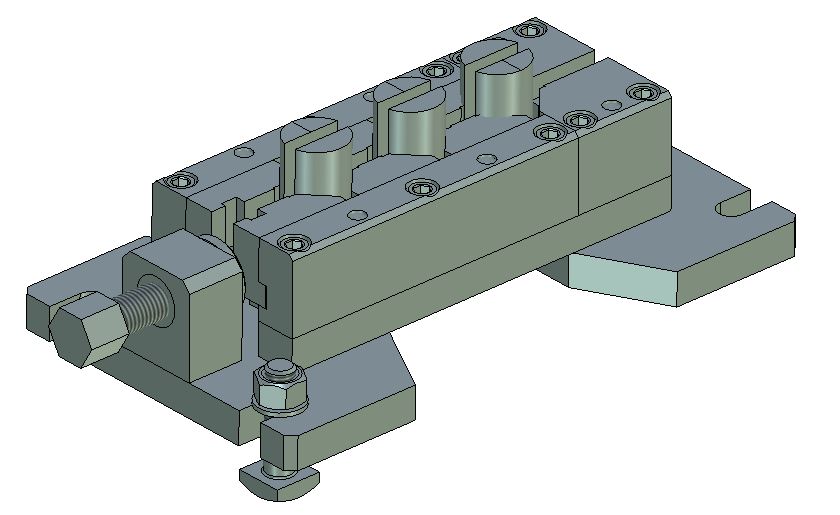

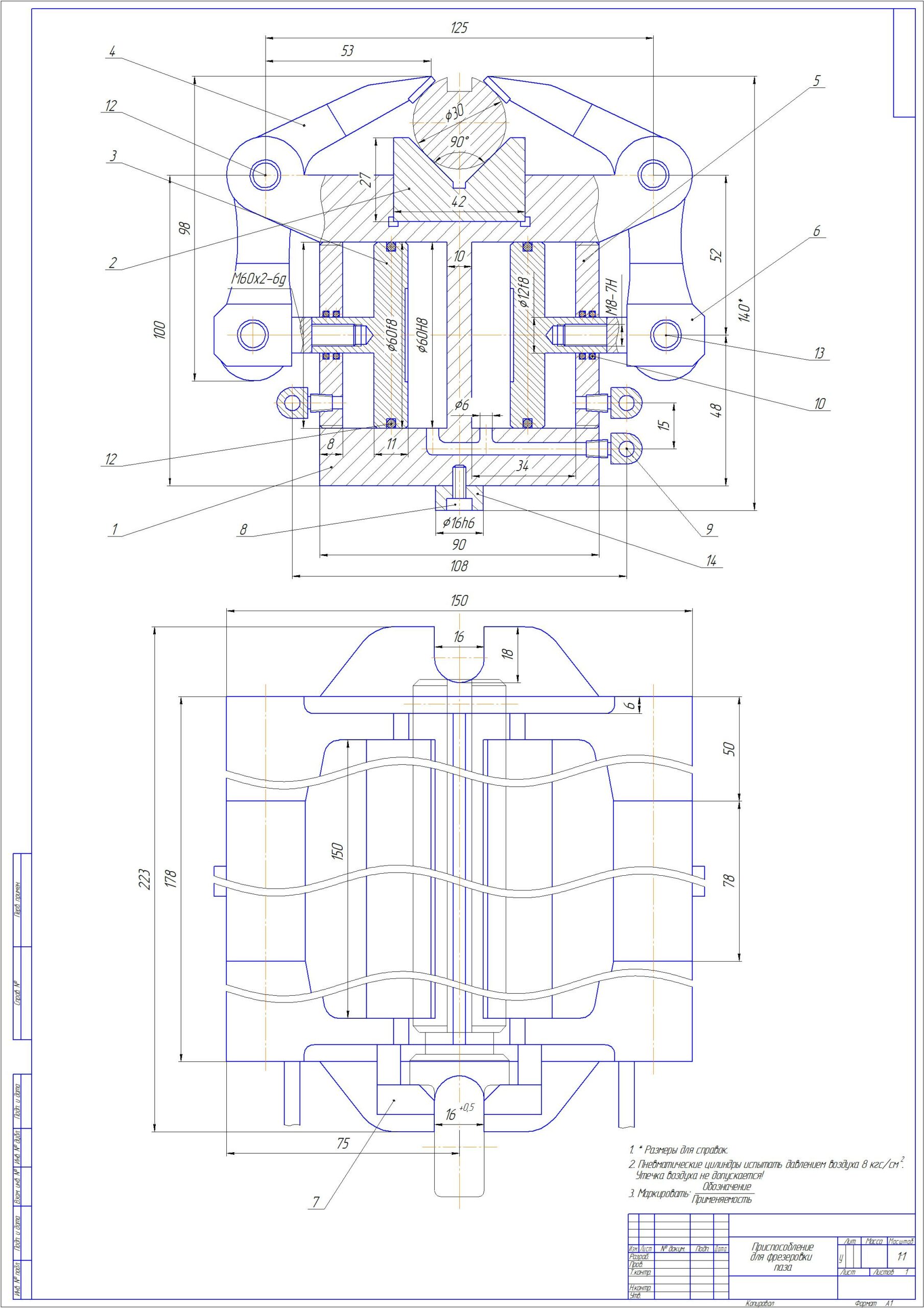

Приспособление для фрезерования паза на операции «Горизонтально-фрезерная».
Приспособление представляет собой конструкцию, позволяющую установить деталь в призме 2 и зафиксировать двумя прихватами 4. Деталь устанавливается в призме до упоров 7. Зажим детали механизирован.
