топ За месяцПриспособление для настройки резцов на размер вне станка

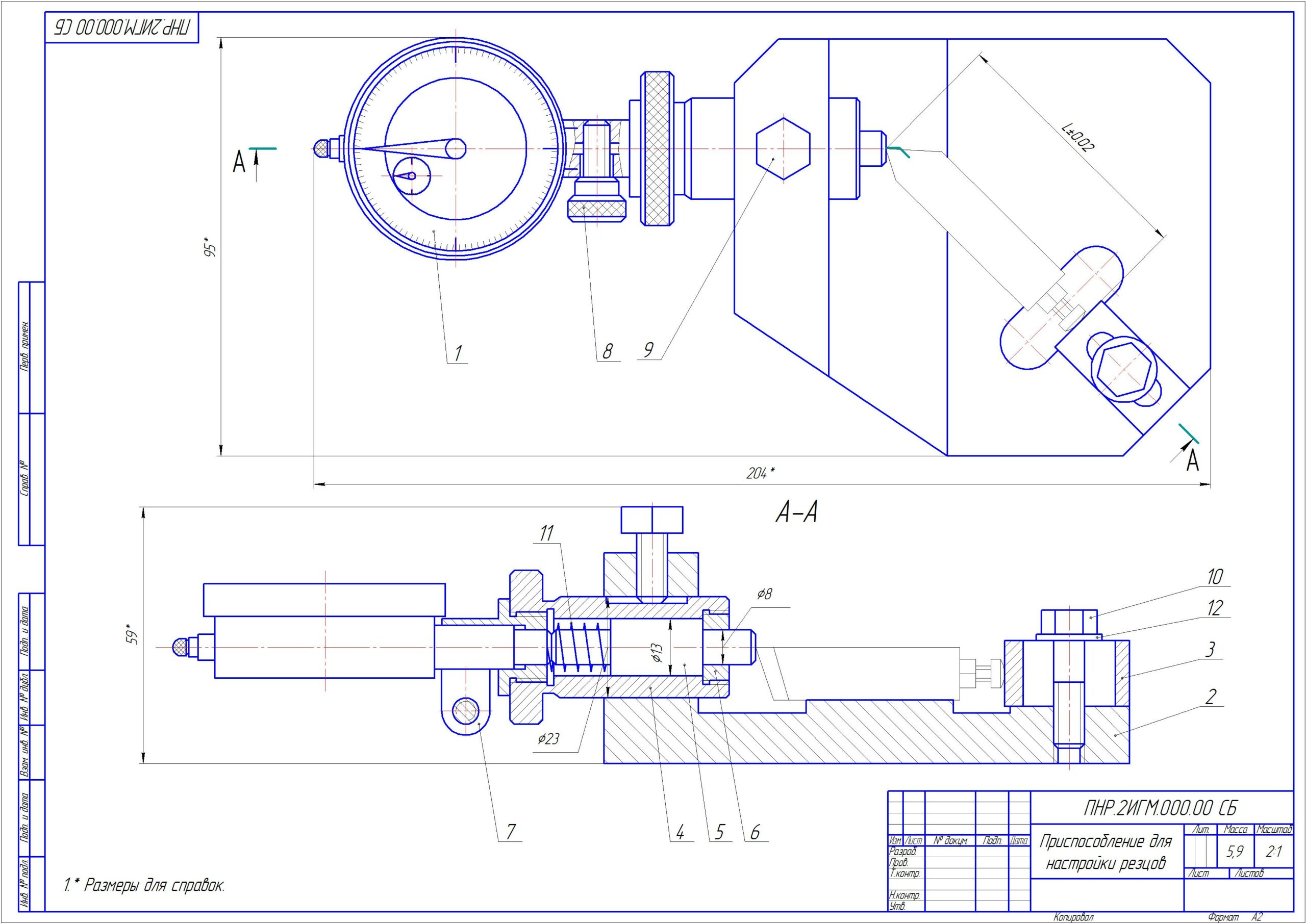

Приспособление для настройки резцов на размер вне станка. Данное приспособление, предназначено для настройки резцов на длину вне станка. Настройка размера L может выполняться с использованием универсальных измерительных приборов индикаторного типа и скоб. Инструмент, отрегулированный на размер вне станка, при установке прижимается к упору и, следовательно, обеспечивает требуемое рабочее положение резца или другого инструмента. В приспособлении использована головка микрометрическая измерительная 2ИГМ ГОСТ 18883-83.
Техническая характеристика приспособления:
- масса, кг 5,9
- габариты, ВхШхД, мм 59х95х204
Состав: Приспособление (СБ), Спецификация (1 лист), ПЗ (Описание, 1 лист).
Софт: КОМПАС-3D 11
