Разработка приспособления для фрезерования поверхности в размер 92 мм

МИНОБРНАУКИ РОССИИ
Федеральное государственное бюджетное образовательное учреждение
высшего образования
«МИРЭА – Российский технологический университет»
РТУ МИРЭА
Институт перспективных технологий и индустриального программирования
Кафедра цифровых и аддитивных технологий
ДОМАШНЯЯ РАБОТА
по дисциплине
Технологическая оснастка
на тему: «Разработка приспособления для фрезерования поверхности в размер 92 мм»

Чертеж детали
Введение 4
1. Исходные данные для проектирования 5
2. Основные решения 5
3. Устройство приспособления 6
4. Работа станочного приспособления 7
5. Точностной расчет приспособления 8
Заключение 12
Список используемых источников 13

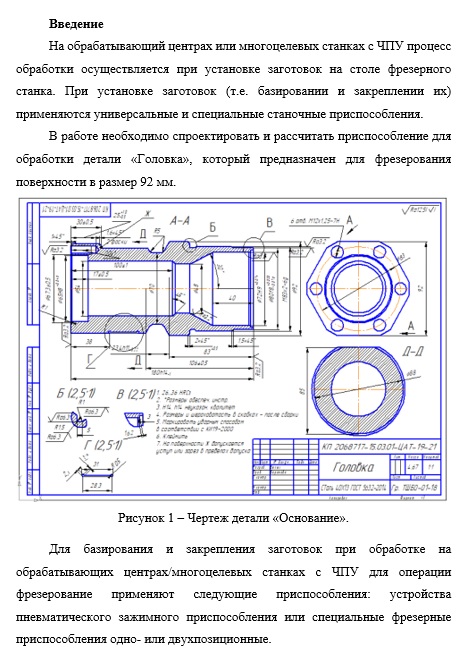

На обрабатывающий центрах или многоцелевых станках с ЧПУ процесс обработки осуществляется при установке заготовок на столе фрезерного станка. При установке заготовок (т.е. базировании и закреплении их) применяются универсальные и специальные станочные приспособления.
В работе необходимо спроектировать и рассчитать приспособление для обработки детали «Головка», который предназначен для фрезерования поверхности в размер 92 мм.
